Descrizione
dell'apparecchiatura
1.02
Laborota 4000 / 4001 efficient, 4010 / 4011 digital, 4002 / 4003 control
295
3 Descrizione
dell'apparecchiatura
Gli evaporatori rotanti Laborota 4000 / 4001 efficient, 4010 / 4011 digital,
4002 / 4003 control vengono impiegati per la distillazione e l'evaporazione di
soluzioni.

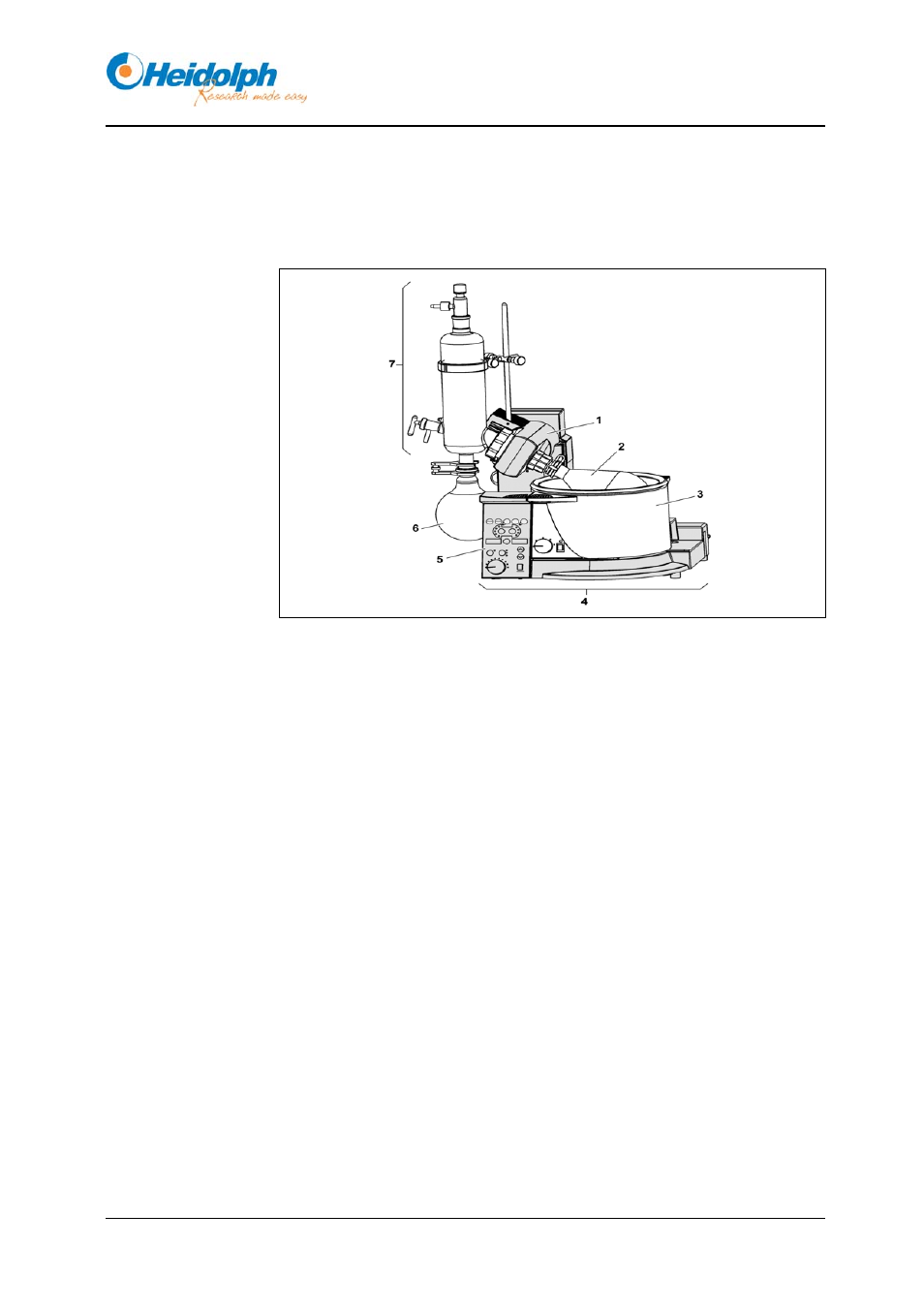

Figura 3-1: Evaporatori rotanti, qui raffigurato il Laborota 4003 control con set
di vetreria G3
1 Gruppo motore con tubo di pas-
saggio vapore
5 Quadro di comando
2 Pallone di evaporazione
6 Pallone di raccolta
3 Bagno di riscaldamento
7 Refrigerante
4 Strumento
base
Il solvente da vaporizzare è presente nel pallone di evaporazione (2). In fun-
zione delle caratteristiche termodinamiche del solvente, il solvente stesso vie-
ne portato ad evaporazione mediante una combinazione appositamente scel-
ta, di temperatura del bagno di riscaldamento (3) e della pressione del vuoto.
Le impostazioni vengono eseguite mediante il quadro di comando (5) dello
strumento base (4) e la regolazione del bagno di riscaldamento (3). Il gruppo
motore (1) garantisce una rotazione che riduce il pericolo di un ritardo di ebol-
lizione e mediante l'aumento della superficie del solvente accelera l'evapora-
zione. Mediante il tubo di passaggio, il vapore giunge nel refrigerante (7), vie-
ne condensato e defluisce quindi nel pallone di raccolta (6).
