Montage et mise en service
1.02 Laborota 4000 / 4001 efficient, 4010 / 4011 digital, 4002 / 4003 control 169

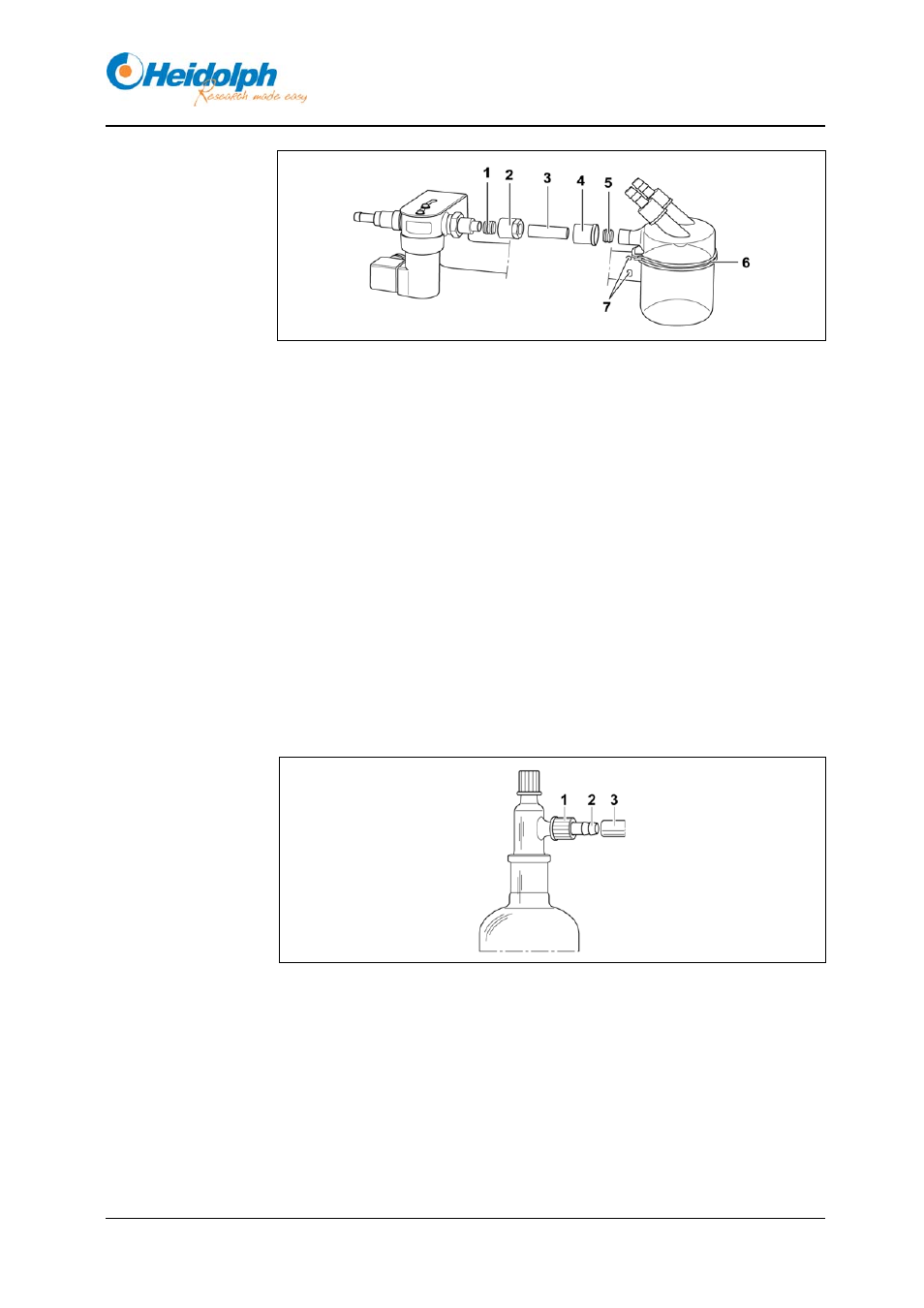

Figure 4-15 : Couplage du flacon de Woulff à la vanne à vide
1. Visser le capuchon de raccord fileté (4) du flacon de Woulff, retirer la
bague de pince pour tube (5).
2. Insérer le tuyau PTFE fourni à la livraison (3) dans l'écrou-raccord (2), puis
tirer fermement sur l'écrou-raccord (2).
3. Pousser le capuchon de raccord fileté (4) sur le tuyau PTFE (3), ainsi que
la bague de pince pour tube (5).
4. Effectuer la jonction du flacon de Woulff.
La vanne à vide et le flacon de Woulff sont raccordés.
5. Fixer le flacon de Woulff et la vanne à vide couplés avec les étriers de
fixation (6) et deux vis (7) sur l'appareil de base.
Source de vide adaptée présente.
Tube à vide (7–8 mm) adéquat déjà monté.
Figure 4-16 : Raccordement du vide
1. Raccorder le tube à vide (3) à l'olive (2) et au capuchon de raccord
fileté (1).
Raccordement du
vide au jeu de
verres
