Installazione emessa in funzione
1.02
Laborota 4000 / 4001 efficient, 4010 / 4011 digital, 4002 / 4003 control
307
2. Variante
set vetrerie G4
:
– Spingere il raccordo filettato (2) sulla flangia dell'elemento centrale.
– Spingere la molla tenditrice (3) sulla flangia dell'elemento centrale.
– Mediante il raccordo filettato (2) avvitare saldamente l'elemento cen-
trale sul gruppo motore (4).
– Inserire il refrigerante sull'elemento centrale nella sezione superiore.
3. Variante
set vetrerie G5 (acqua di raffreddamento indipendente)
:
– Spingere il raccordo filettato (2) sulla flangia del dispersore termico ri-
vestito.
– Spingere la molla tenditrice (3) sulla flangia del dispersore termico ri-
vestito.
– Avvitare saldamente, a mano, il dispersore termico rivestito con il rac-
cordo filettato sul gruppo motore.
– Introdurre la guarnizione nell'apposita scanalatura del dispersore ter-
mico rivestito.
– Inserire l'anello di centraggio in PTFE nel dispersore termico rivestito
ed introdurre quindi il dispersore termico rivestito.
Per mezzo del vuoto la flangia viene risucchiata ed il sistema viene chiuso a
tenuta di vuoto mediante la guarnizione inserita in precedenza.
4. Variante set vetrerie G6 (refrigerante per distillazione a riflusso):

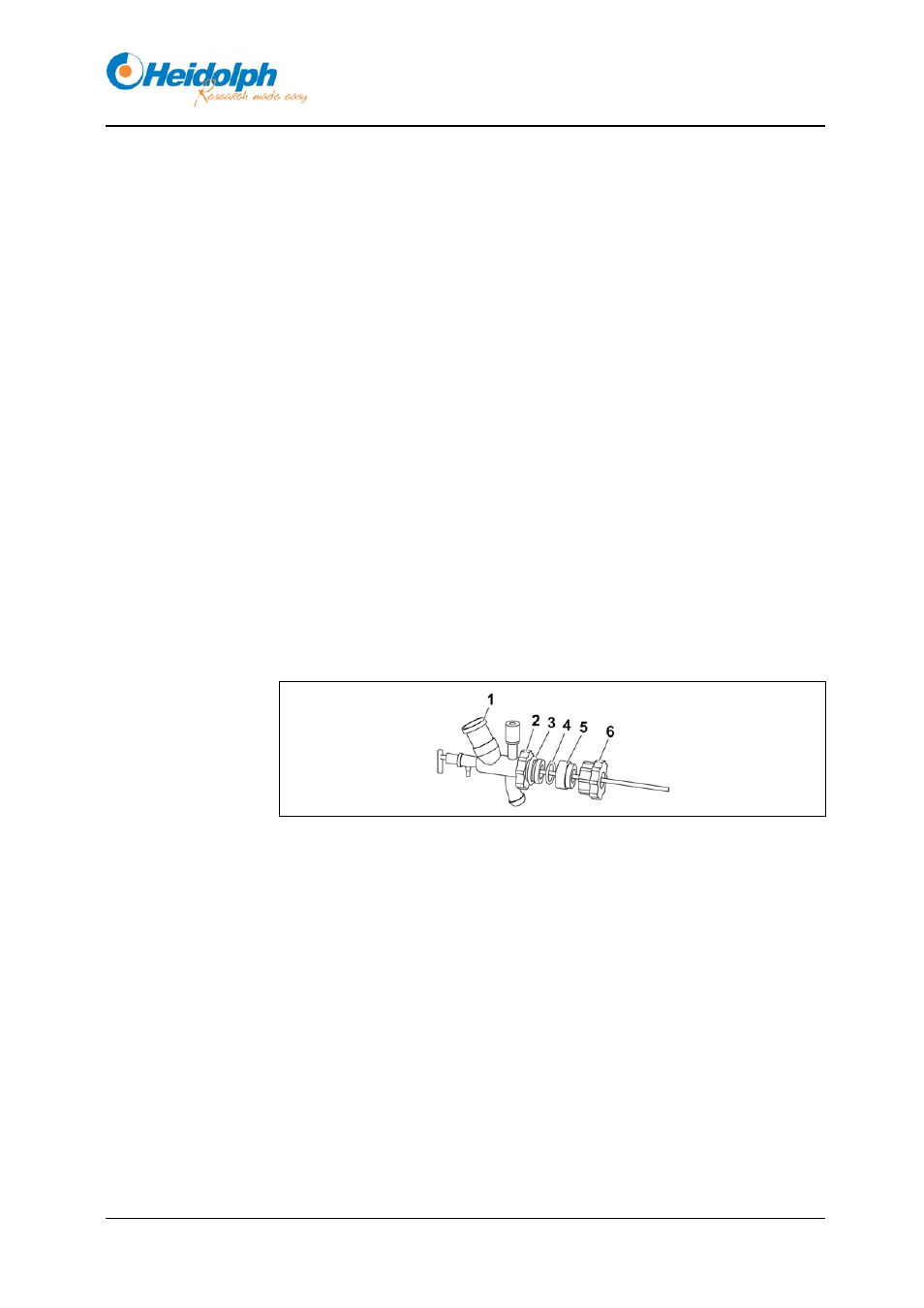

Figura 4-9: Set vetrerie G6
– Spingere il raccordo filettato (2) sulla flangia del refrigerante.
– Spingere la molla tenditrice (3) sulla flangia del refrigerante.
– Avvitare il raccordo filettato G6 (6) sulla testa del gruppo motore
– Inserire il distanziale G6 (5) con la guarnizione G6 (4) nel raccordo fi-
lettato G6 (6).
– Avvitare a fondo l'elemento centrale (1) con il raccordo filettato (2) sul
raccordo filettato G6 (6).
– Inserire il refrigerante sull'elemento centrale (1) nella sezione superio-
re.
