Installazione emessa in funzione
1.02
Laborota 4000 / 4001 efficient, 4010 / 4011 digital, 4002 / 4003 control
315

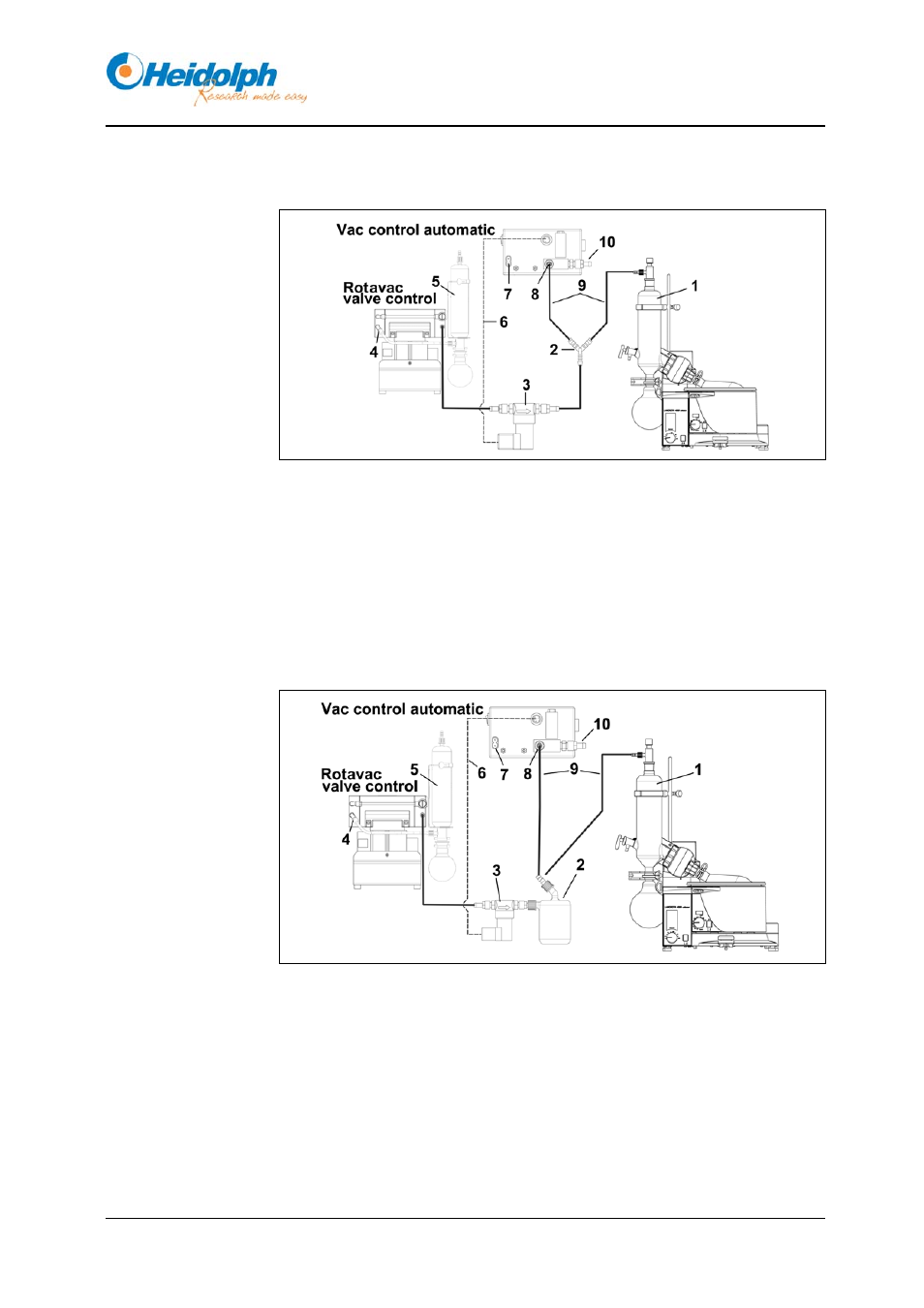

Guida del tubo flessibile dei singoli sistemi per il vuoto
Figura 4-17: Laborota 4000/4001 efficient, Laborota 4010/4011 digital con
Rotavac valve control e Vac control automatic
1 Refrigerante
6 Cavo valvola del vuoto
2 Raccordo a Y
7 Collegamento alla rete elettri-
ca
3 Valvola del vuoto
8 Collegamento per il vuoto
4 Scarico pompa
9 Tubo flessibile per il vuoto
5 Pallone per la condensa
(optional)
10 Aerazione / Gas inerte
Figura 4-18: Laborota 4000/4001 efficient, Laborota 4010/4011 digital con
Rotavac valve control e Vac control automatic e bottiglia di Woulff
1 Refrigerante
6 Cavo valvola del vuoto
2 Bottiglia di Woulff
7 Collegamento alla rete
elettrica
3 Valvola del vuoto
8 Collegamento per il vuoto
4 Scarico pompa
9 Tubo flessibile per il vuoto
5 Pallone per la condensa
(optional)
10 Aerazione / Gas inerte
Collegamenti del
vuoto
