Montage et mise en service
172 Laborota 4000 / 4001 efficient, 4010 / 4011 digital, 4002 / 4003 control 1.02

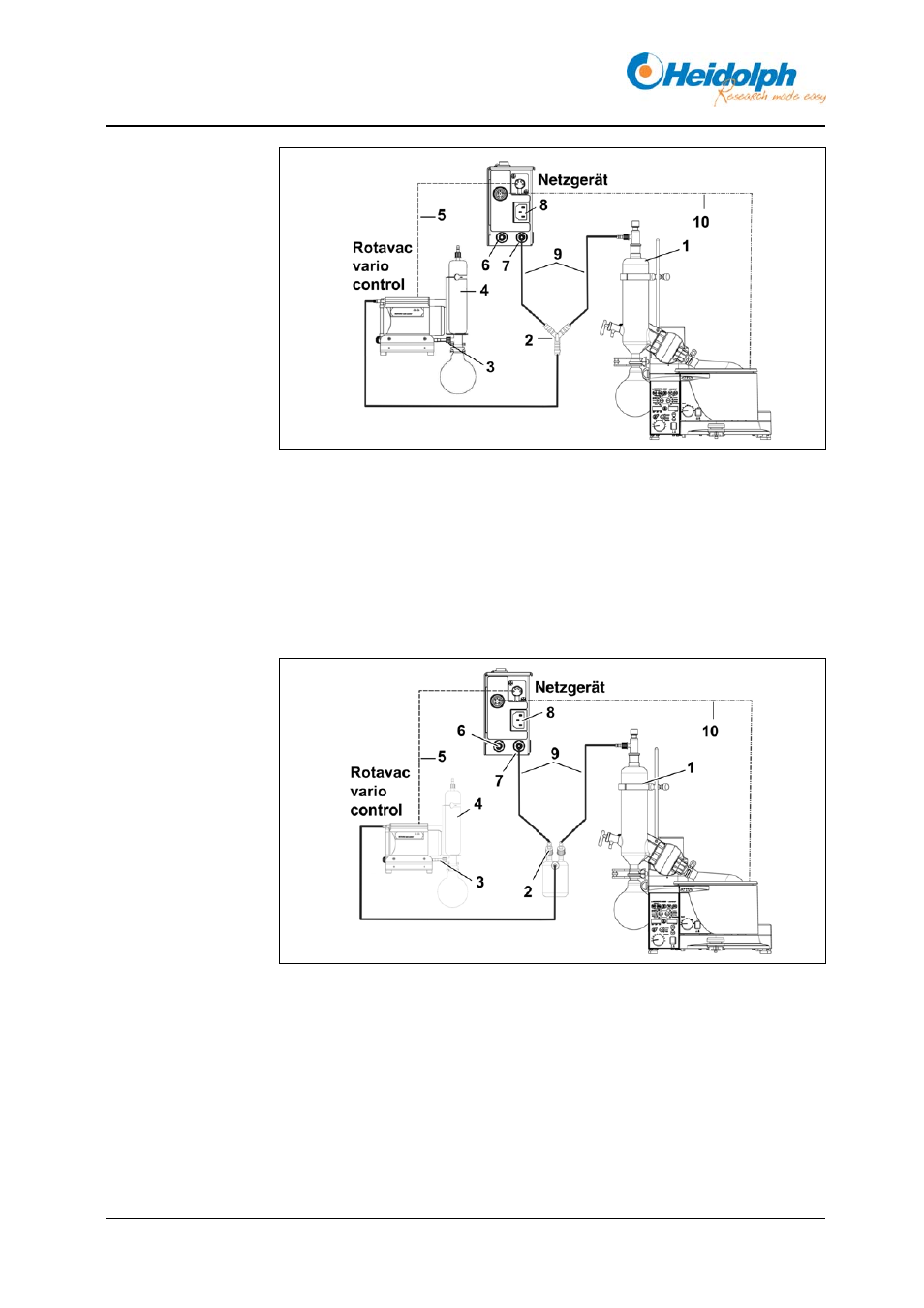

Figure 4-21 : Laborota 4002 / 4003 avec Rotavac vario control
1 Refroidisseur 6 Ventilation / gaz de
protection
2 Pièce en Y 7 Raccordement du vide
3 Sortie de la pompe 8 Branchement au secteur
4 Condensateur (en option) 9 Tube à vide
5 Ligne de raccordement
Rotavac vario control
10 Ligne de données
Figure 4-22 : Laborota 4002 / 4003 avec Rotavac vario control avec flacon de
Woulff
1 Refroidisseur 6 Ventilation / gaz de
protection
2 Flacon de Woulff 7 Raccordement du vide
3 Sortie de la pompe 8 Branchement au secteur
4 Condensateur (en option) 9 Tube à vide
5 Ligne de raccordement
Rotavac vario control
10 Ligne de données
