Accessoire, pièces de remplacement
202
Laborota 4000 / 4001 efficient, 4010 / 4011 digital, 4002 / 4003 control
1.02

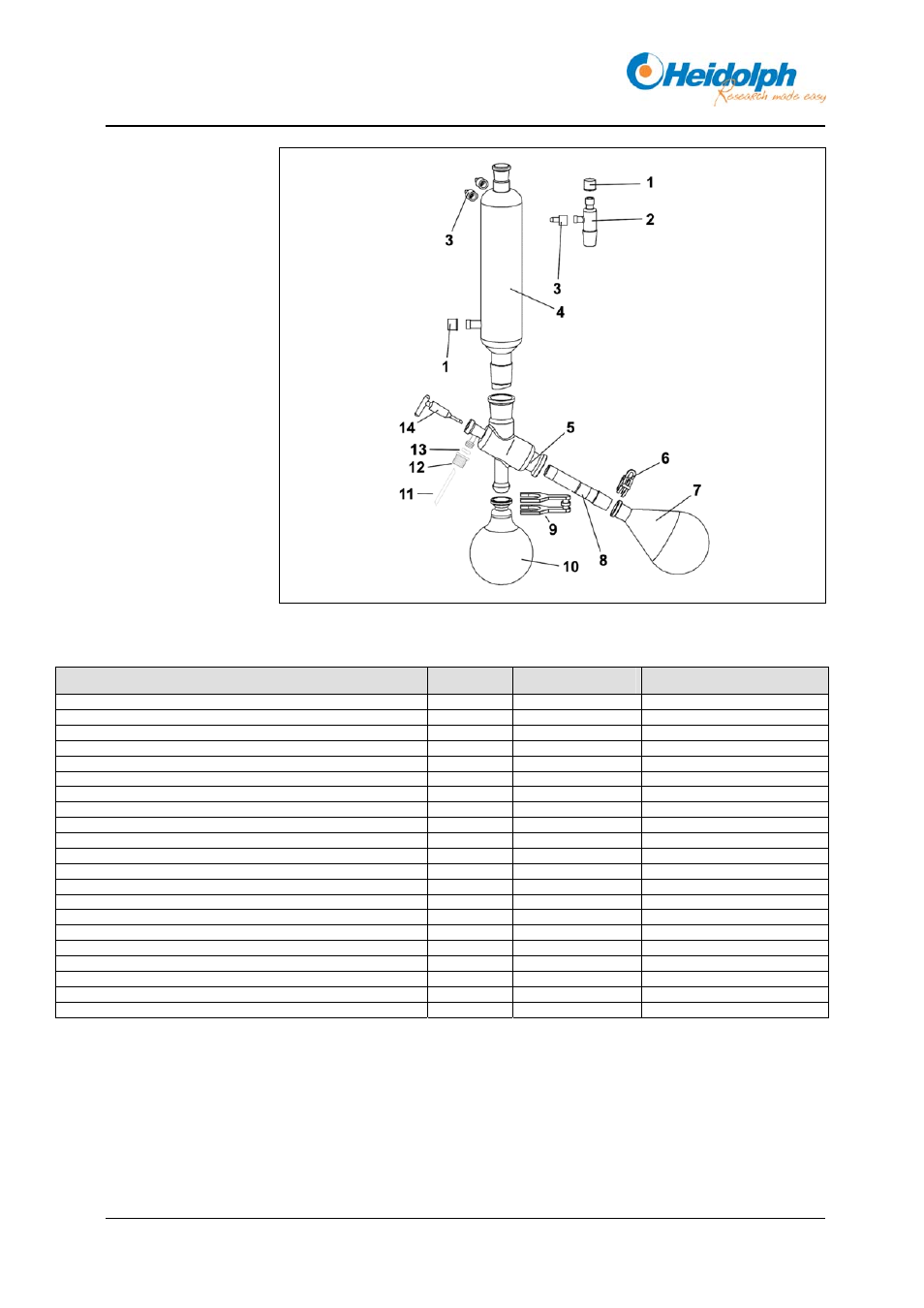

Figure 10-3 : Jeu de verres G4
Désignation
Position
Référence
Nb par livraison
Capuchon fileté GL 18
1
23-09-03-01-24
2
Garniture de vide, NS 29/32
2
514-00001-00
1
Capuchon de raccord fileté GL 14
3
23-09-03-01-27
3
Olive pour support fileté GL 14
3
11-300-005-22
3
Refroidisseur G4
4
514-55000-00
1
Refroidisseur G4B, recouvert de matière plastique 4
514-55000-02
(1)
Pièce de jonction G4
5
514-00401-00
1
Pièce de jonction G4B, recouverte de matière plastique 5
514-00411-00
(1)
Fixation du ballon NS 29/32
6
515-40000-00
1
Fixation du ballon NS 24/40
6
515-40000-01
(1)
Ballon évaporateur 1000 ml, NS 29/32
7
514-74000-00
1
Ballon évaporateur 1000 ml, NS 24/40
7
514-74000-05
(1)
Traversée de vapeur, NS 29/32
8
514-00000-01
1
Traversée de vapeur, NS 24/40
8
514-00020-03
(1)
Fixation du ballon S 35/20
9
515-42000-00
1
Ballon récepteur 1000 ml, S 35/20
10
514-84000-00
1
Ballon récepteur 1000 ml, S 35/20, recouvert de matière
l
i
10
514-84000-02
(1)
Tube d'introduction (PTFE-) 3,5/4,5x600
11
23-30-01-04-72
1
Capuchon de raccord fileté GL10 rouge 12
23-30-01-04-69
1
Joint d'étanchéité 3,2x2,5
13
23-08-06-03-26
1
Robinet d'introduction
14
514-51000-00
1
Tableau 10-3 : Jeu de verres G4
Jeu de verres G4
