Descripción del equipo
1.02 Laborota 4000/4001 efficient, 4010/4011 digital, 4002/4003 control 223
3 Descripción del equipo
Los evaporadores rotativos Laborota 4000 / 4001 efficient, 4010 / 4011 digital,
4002 / 4003 control están concebidos para la destilación y la evaporación de
soluciones.

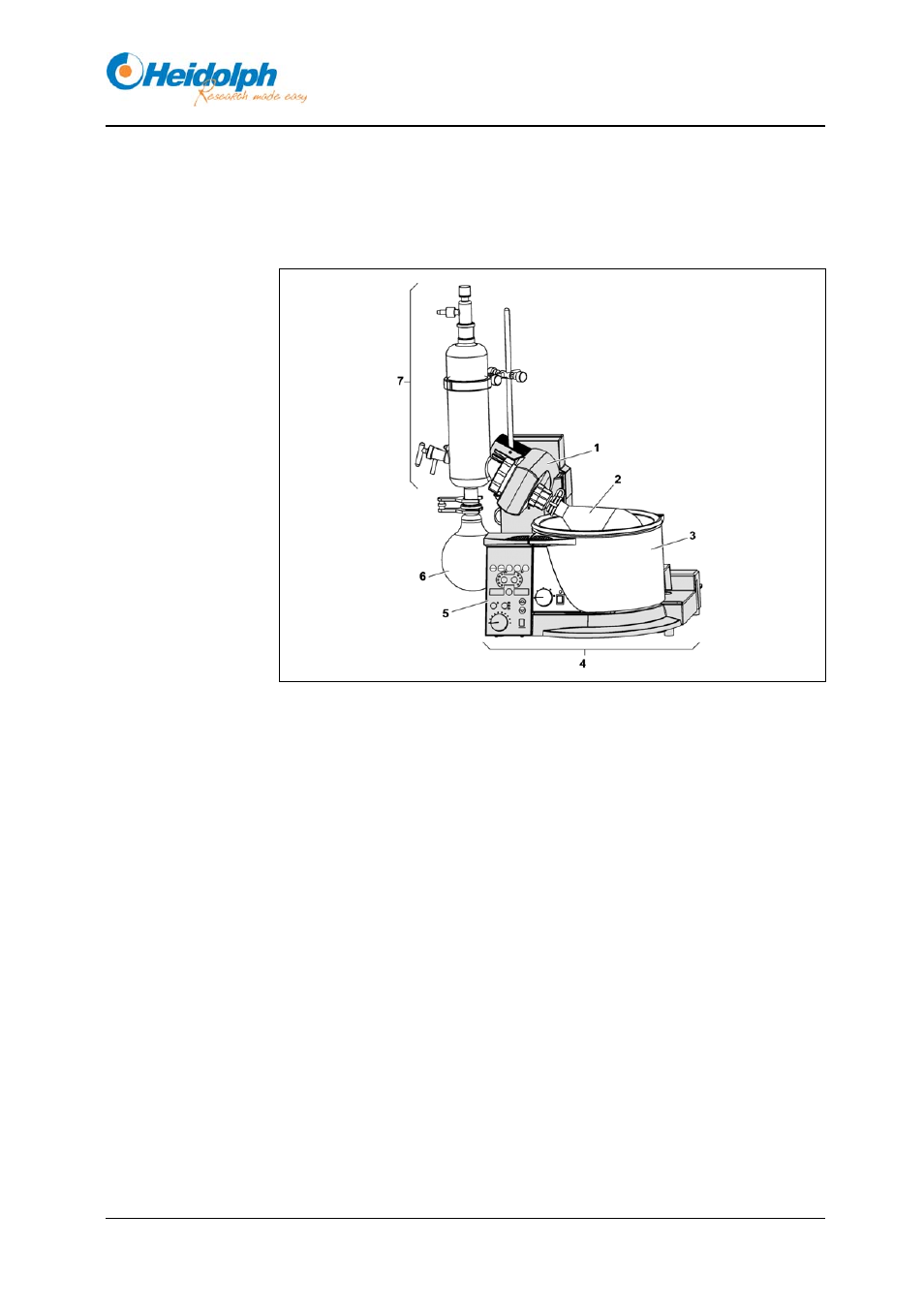

Fig. 3-1: Evaporador rotativo, aquí Laborota 4003 control con juego de
vidrio G3
1 Propulsión con paso de vapor 5 Panel de control
2 Matraz evaporador 6 Matraz receptor
3 Baño calefactor 7 Refrigerante
4 Equipo básico
La solución que se debe evaporar se encuentra en el matraz evaporador (2).
En función de las características termodinámicas de la solución, ésta se
evapora mediante una combinación de la temperatura del baño calefactor (3)
y de la presión de vacío, seleccionada de la manera correspondiente. Los
ajustes se realizan en el panel de control (5) del equipo básico (4) y en la
regulación del baño calefactor (3). La propulsión (1) suministra una rotación
que aminora el peligro de un retardo de la ebullición y acelera la evaporación
mediante el aumento de la superficie de la solución. A través del paso de
vapor, el vapor llega hasta el refrigerante (7), se condensa y fluye hasta el
matraz receptor (6).
