Montaje y puesta en funcionamiento
248 Laborota 4000/4001 efficient, 4010/4011 digital, 4002/4003 control 1.02

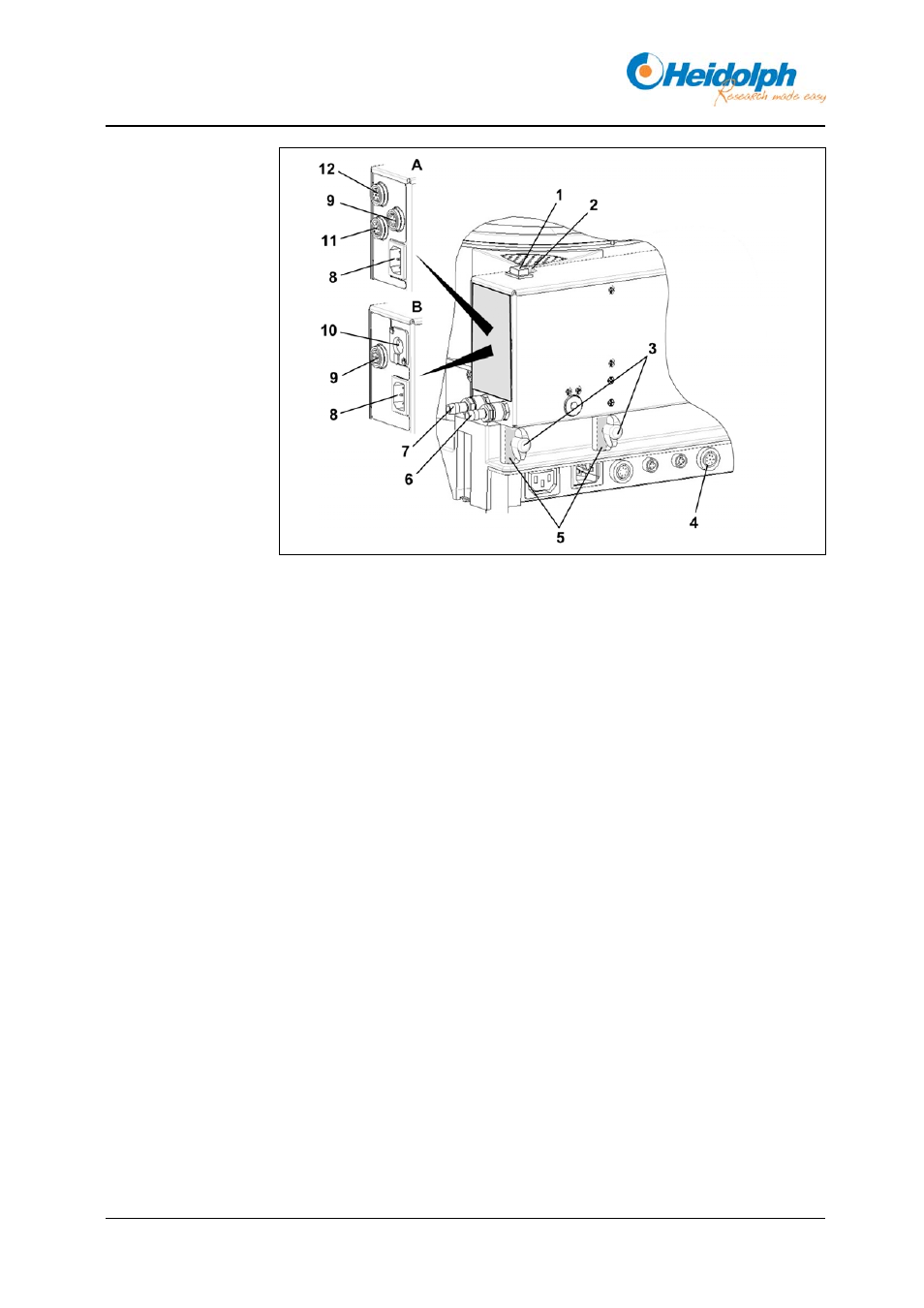

Fig. 4-29: VAC senso T / Fuente de alimentación ROTAVAC vario control
A VAC senso T 6 Conexión vacío
B ROTAVAC vario control 7 Ventilación/Gas protector
1 Interruptor de red 8 Conexión de red
2 LED 9 Conexión Laborota 4002 / 4003
3 Tornillos de fijación 10 Bomba de vacío Rotavac vario
control
4 Conexión VAC senso T /
Rotavac vario control
11 Válvula de vacío
5 Perno 12 Switch box de vacío
1. Desatornillar los tornillos de fijación (3) que se encuentran en los
manguitos de fijación ubicados en el lado posterior del equipo.
2. Insertar el VAC senso T / la fuente de alimentación ROTAVAC vario
control con los pernos (5) en los manguitos de fijación.
3. Asegurar con los tornillos de fijación (3).
4. Establecer las conexiones (4, 6, 8, 9, 10, 11, 12).
VAC senso T /
Fuente de
alimentación
Rotavac vario
control (Laborota
4002 / 4003 control)
