Installazione emessa in funzione
316
Laborota 4000 / 4001 efficient, 4010 / 4011 digital, 4002 / 4003 control
1.02

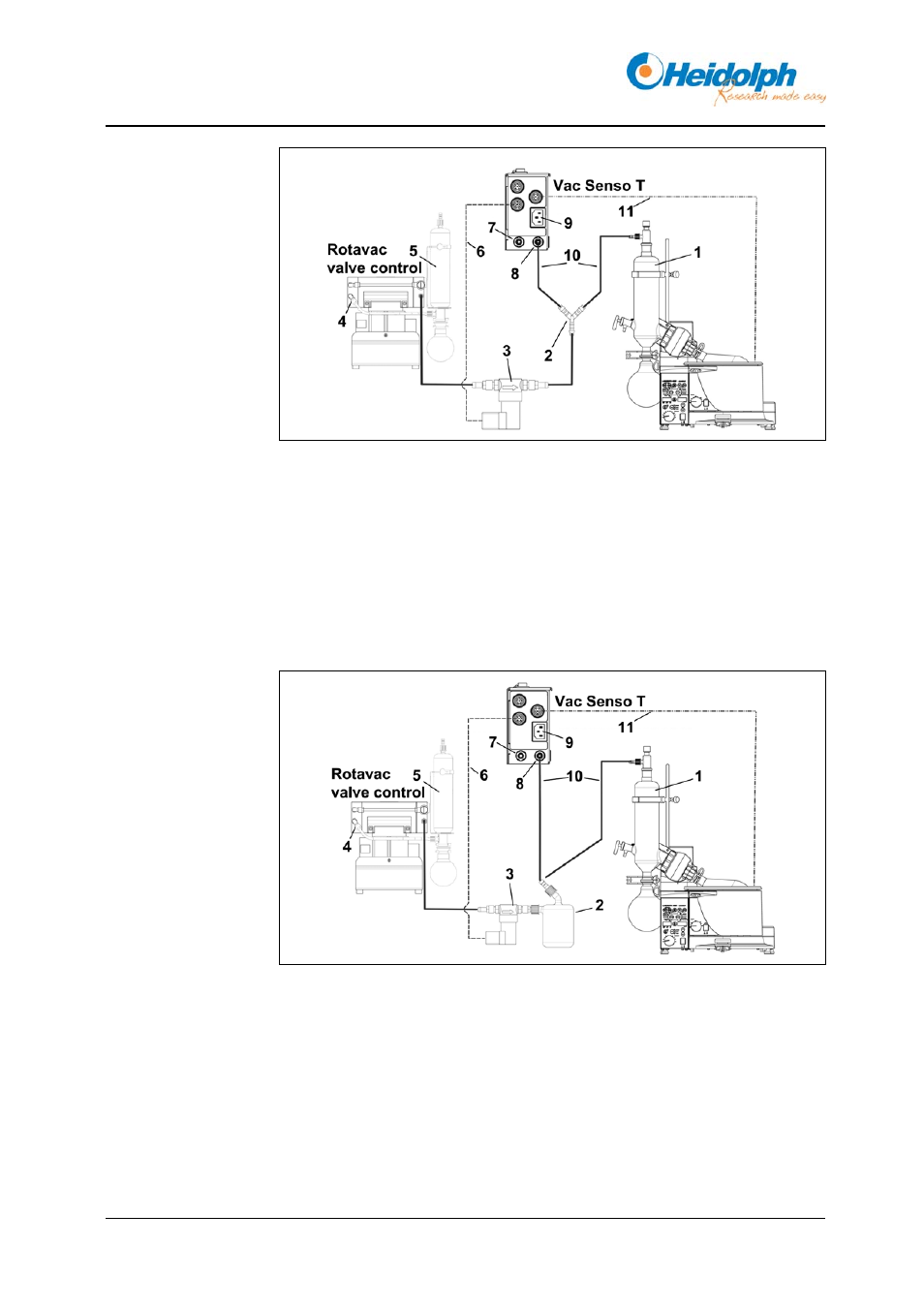

Figura 4-19: Laborota 4002 / 4003 con Rotavac valve control e Vac Senso T
1 Refrigerante
7 Aerazione / Gas inerte
2 Raccordo a Y
8 Collegamento per il vuoto
3 Valvola del vuoto
9 Collegamento alla rete
elettrica
4 Scarico pompa
10 Tubo flessibile per il vuoto
5 Pallone per la condensa
(optional)
11 Cavo dati
6 Cavo valvola del vuoto
Figura 4-20: Laborota 4002 / 4003 con Rotavac valve control e Vac Senso T e
con bottiglia di Woulff
1 Refrigerante
7 Aerazione / Gas inerte
2 Bottiglia di Woulff
8 Collegamento per il vuoto
3 Valvola del vuoto
9 Collegamento alla rete
elettrica
4 Scarico pompa
10 Tubo flessibile per il vuoto
5 Pallone per la condensa
(optional)
11 Cavo dati
6 Cavo valvola del vuoto
