Montaje y puesta en funcionamiento
1.02 Laborota 4000/4001 efficient, 4010/4011 digital, 4002/4003 control 243

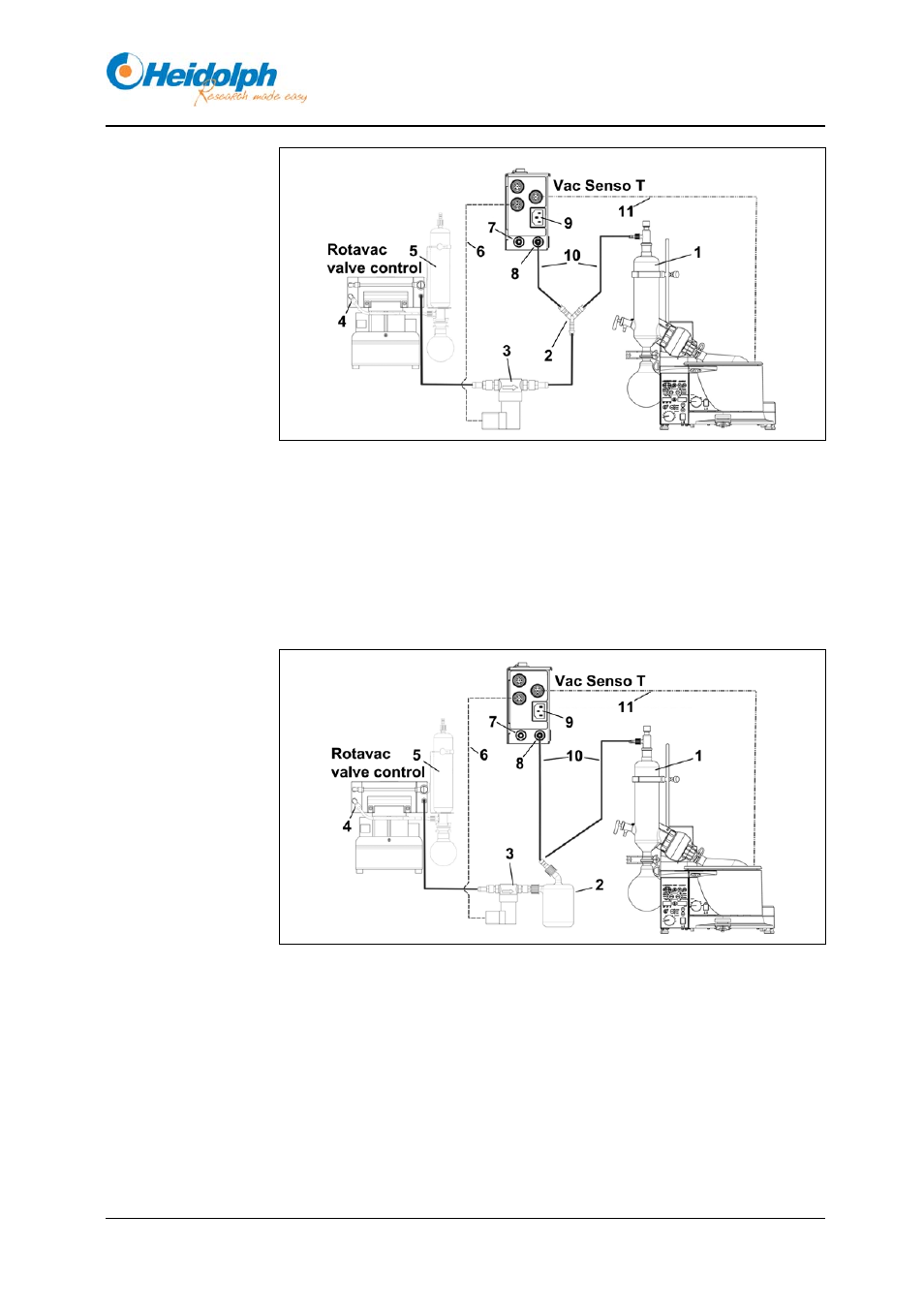

Fig. 4-19: Laborota 4002 / 4003 con Rotavac valve control y Vac Senso T
1 Refrigerante 7 Ventilación/Gas protector
2 Pieza en Y 8 Conexión de vacío
3 Válvula de vacío 9 Conexión de red
4 Bomba escape 10 Manguera de vacío
5 Refrigerante de
condensado (opcional)
11 Cable de datos
6 Cable válvula de vacío
Fig. 4-20: Laborota 4002 / 4003 con Rotavac valve control y Vac Senso T y
con botella de Woulff
1 Refrigerante 7 Ventilación/Gas protector
2 Botella de Woulff 8 Conexión de vacío
3 Válvula de vacío 9 Conexión de red
4 Bomba escape 10 Manguera de vacío
5 Refrigerante de
condensado (opcional)
11 Cable de datos
6 Cable válvula de vacío
