Aufstellung und Inbetriebnahme

Laborota 4000/4001 efficient, 4010/4011 digital, 4002/4003 control

1.02

4.5.4 Vertikalkühler

(G3–G6)

in Kühlerhalterung befestigen

Bei Horizontalkühlern (G1) entfällt dieser Schritt.

Stativstab ist installiert.

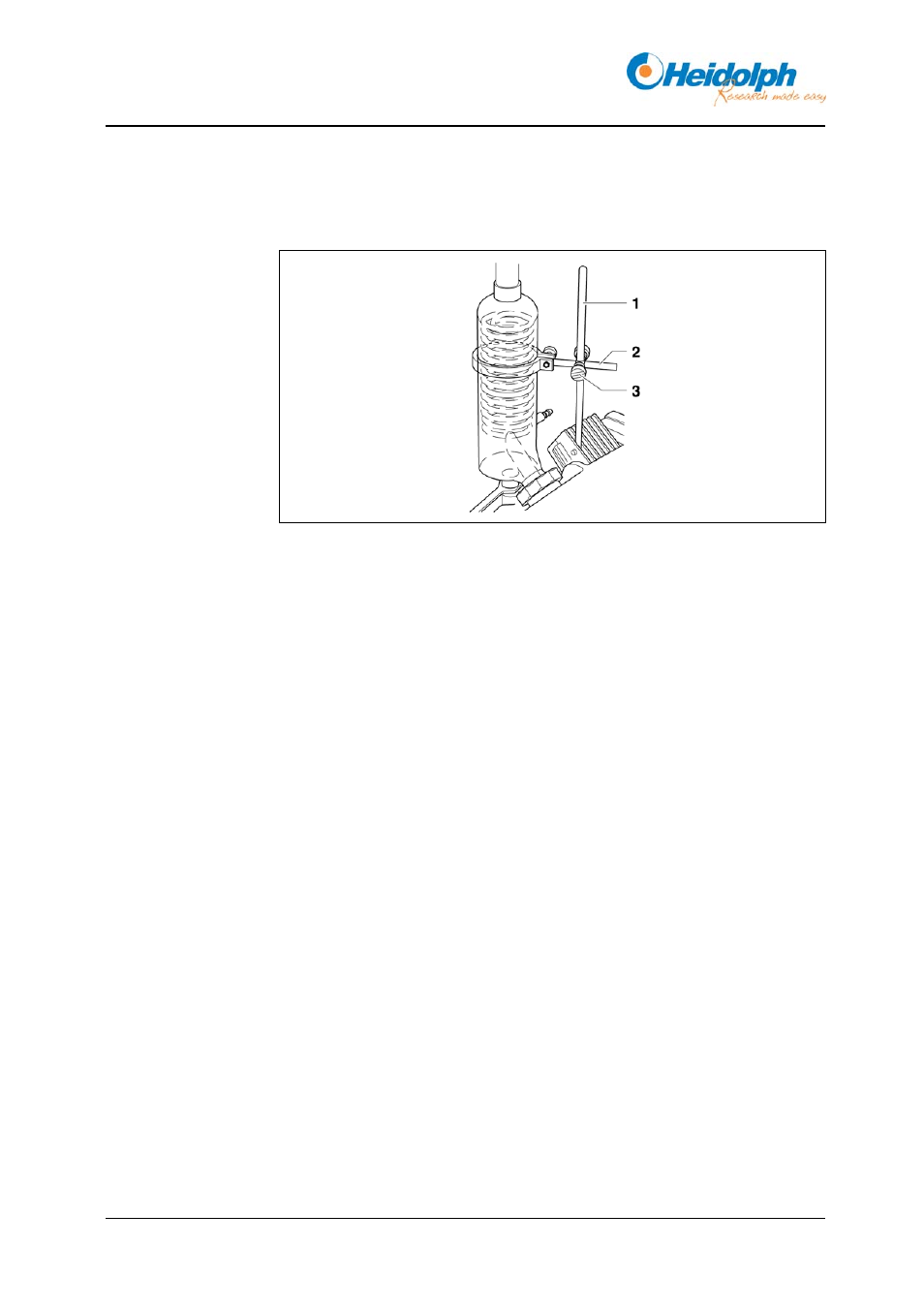

Bild 4-10: Kühlerhalterung

Variante Glassatz G3, G4 und G6:

1. Kreuzmuffe (3) auf Stativstab (1) schieben und mit Klemmschraube fixie-

ren.

2. Kühlerklemme (2) um Kühler legen und am Stativstab mit dem Klemm-

schrauben befestigen.
– Stativstab der Neigung des Glassatzes anpassen.
– Stativstab mit Innensechskantschraube fixieren (siehe auch Kapitel

1. Variante Glassatz G5 (Kühlwasser unabhängig):

– Kühlfallen-Halterung komplett in Querbohrung der Kreuzmuffe (2) ste-

cken.

– Mit Klemmschraube festklemmen.
– Stativstab (1) der Neigung des Glassatzes anpassen.

–

Kühlfallen-Halterung an Mantel-Kühlfalle anlegen.

– Mantel-Kühlfalle mit Spannband der Kühlfallen-Halterung fixieren.
– Stativstab (1) mit Innensechskantschraube fixieren (siehe auch
