Montaje y puesta en funcionamiento
234
Laborota 4000/4001 efficient, 4010/4011 digital, 4002/4003 control
1.02
2. Variante
juego de vidrio G4
:
– Deslizar la unión atornillada (2) sobre la brida de la pieza de
prolongación.
– Deslizar el muelle (3) sobre la brida de la pieza de prolongación.
– Atornillar la pieza de prolongación (2) en el entrenamiento (4)
mediante la unión atornillada sin hacer demasiada presión.
– Colocar el refrigerante en el recorte superior de la pieza de
prolongación.
3. Variante
juego de vidrio G5 (independiente del agua de enfriamiento)
:
– Deslizar la unión atornillada (2) sobre la brida de la camisa de trampa
refrigerante.
– Deslizar el muelle (3) sobre la brida de la camisa de trampa
refrigerante.
– Atornillar la camisa de trampa refrigerante en el entrenamiento
mediante la unión atornillada sin ejercer demasiada presión.
– Colocar la junta en la entalladura respectiva de la camisa de trampa
refrigerante.
– Colocar el anillo de centrado PTFE en la camisa de trampa
refrigerante e introducir el inserto de trampa refrigerante.
El vacío hace que la brida se succione y el sistema se cierra herméticamente
al vacío gracias a la junta colocada.
4. Variante juego de vidrio G6 (refrigerante para destilación con reflujo):

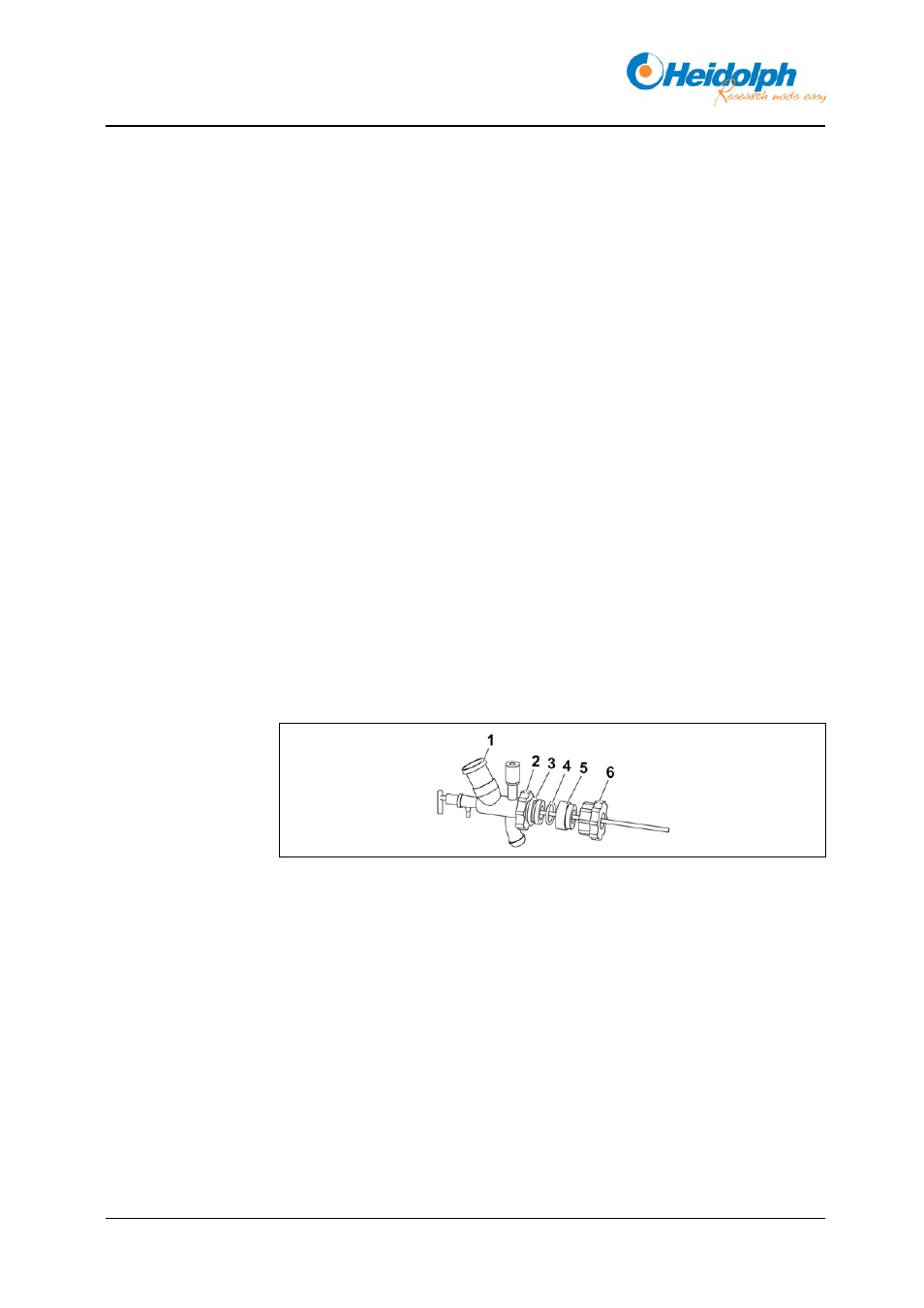

Fig. 4-9:
Juego de vidrio G6
– Deslizar la unión atornillada (2) sobre la brida del refrigerante.
– Deslizar el muelle (3) sobre la brida del refrigerante.
– Atornillar la unión atornillada G6 (6) en la cabeza propulsora
(Fig. 4-8 (5)).
– Colocar la pieza intermedia G6 (5) con la junta G6 (4) en la unión
atornillada G6 (6).
– Atornillar la pieza de prolongación (1) en la unión atornillada G6 (6)
mediante la unión atornillada (2).
– Colocar el refrigerante en el recorte superior de la pieza de
prolongación (1).
