HGPP-...-A
Festo HGPP-...-A 0110a Svenska
80
S Använd bara Festos skruvanslutningar (t ex QS-…).
S Anslut tryckluftsslangarna till uttag 1 och 2 beroende på användningsom-
råde.

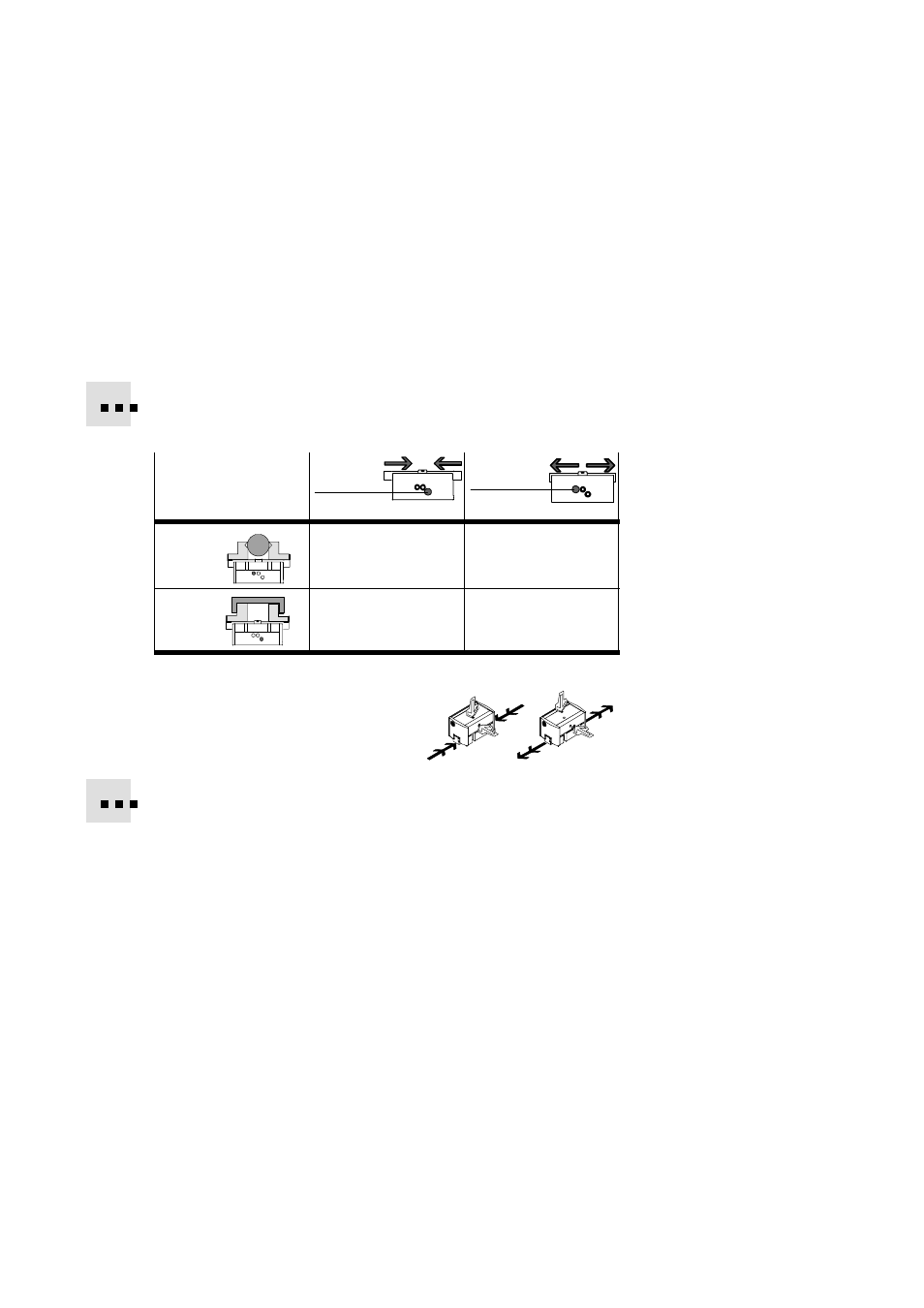

HGPP-.. Trycklufts-
anslutning
1
Trycklufts-
anslutning
2
Yttre
gripning Stängd Öppen
Inre
gripning
Öppen Stängd
Bild 16
De alternativa anslutningarna är förslutna med
blindpluggar.
Om långa och tunga gripfingrar används:
S Anslut en strypbackventil typ GRLZ-…
eller GRLA-… direkt till tryckluftsanslut-
ningarna.
Stängningstiden (och därmed också belastningen) på lagringen för gripfing-
rarna kan regleras om hastighetsregleringsventiler används.
Vid användning av korta och lätta gripfingrar är den redan inbyggda begränsa-
ren tillräcklig. Då behövs ingen extern begränsning.
Bild 17
