Pince de précision type HGPP-...-A Francais

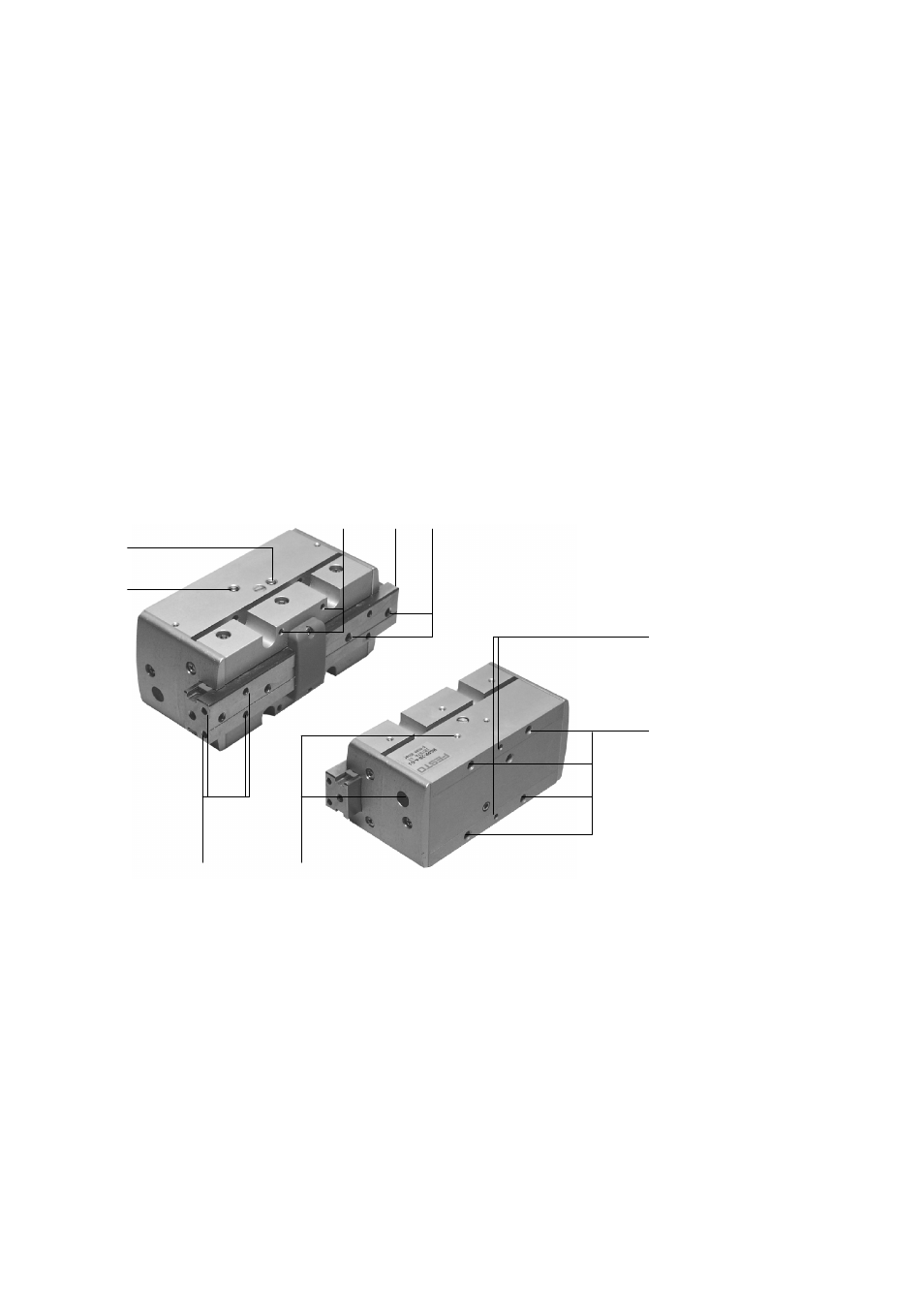

1 Organes de commande et de raccordement
1
2 3 4 5
6
7
8 9
1 Raccords filetés de l’air comprimé (serrage
dans le cas de la pince extérieure)
2 Raccords filetés de l’air comprimé (desser-
rage dans le cas de la pince extérieure)
3 Trous filetés pour serre-flans
4 Mors de serrage
5 Trous filetés de montage des doigts de
serrage
6 Trous ajustés de montage de la pince
7 Trous filetés ou traversants pour vis de fixa-
tion
8 Trou avec vis sans tête transversale pour la
fixation de capteurs (trous obturés par des
bouchons)
9 Trous ajustés pour le montage des doigts
de la pince (les doigts ne font pas partie de
la fourniture)
Fig. 1
