4 Montage
Mécanique
Montage des doigts de serrage :
Note
Des forces ou des moments trop impor-
tants peuvent détériorer le mécanisme de
la pince.
S Vérifier que les grandeurs suivantes sont
respectées :
– les couples max. de serrage des vis
lors du montage des doigts
– la profondeur de filetage en prise sur
les vis de fixation des mors de la pince
– les valeurs maximales admissibles
pour les forces F et les moments M
appliqués (se reporter au chapitre
“Caractéristiques techniques”)
– la longueur des doigts de serrage est
la pus faible possible
– le poids des doigts de serrage est le
plus faible possible.
S Manipuler les mors de la pince avec pré-
caution.
Des dommages éventuels diminueraient
la sécurité de fonctionnement.

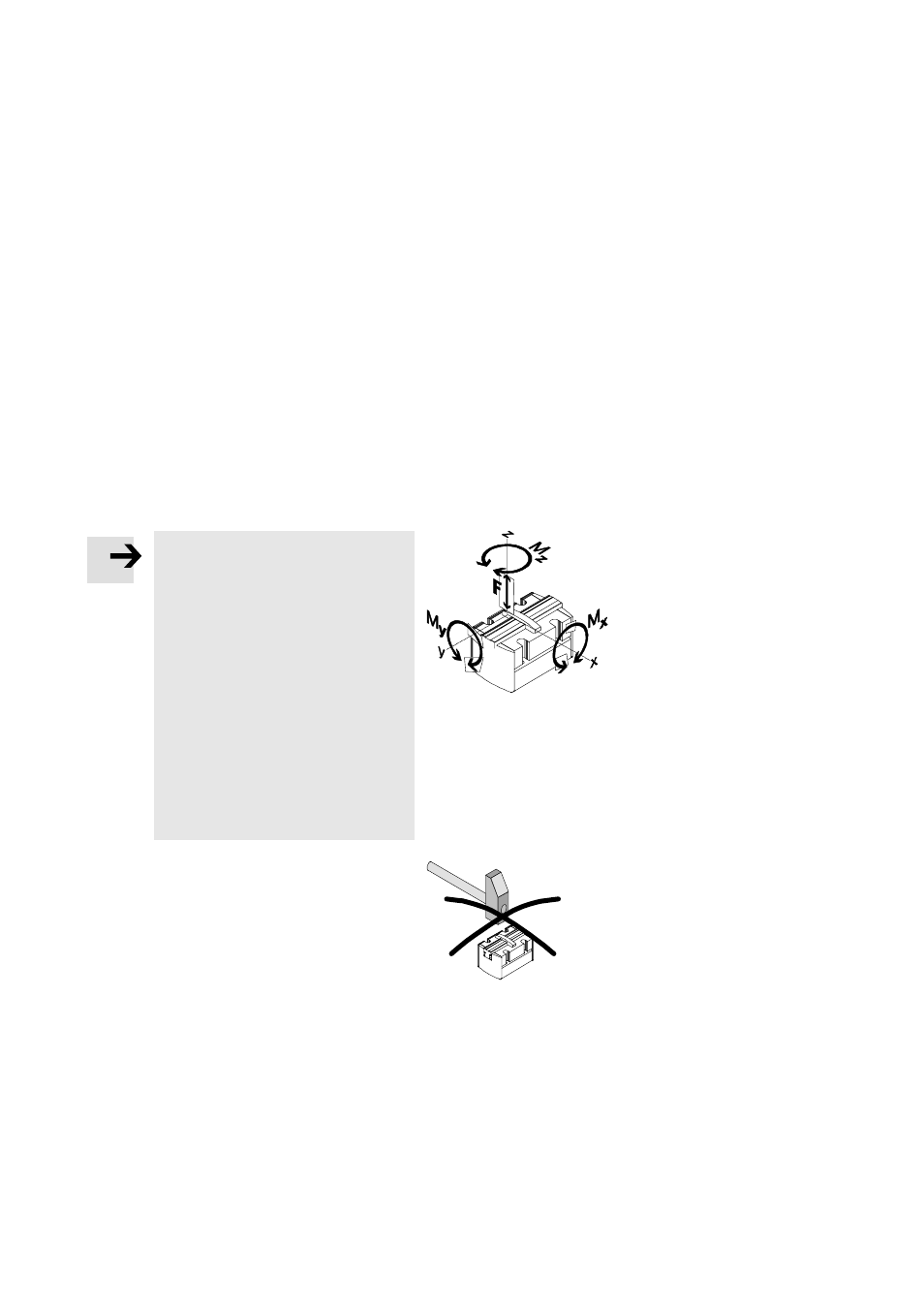

Fig. 8
Fig. 9
