HGPP-...-A
Festo HGPP-...-A 0110a Español
31
Pinza de precisión tipo HGPP-...-A Español

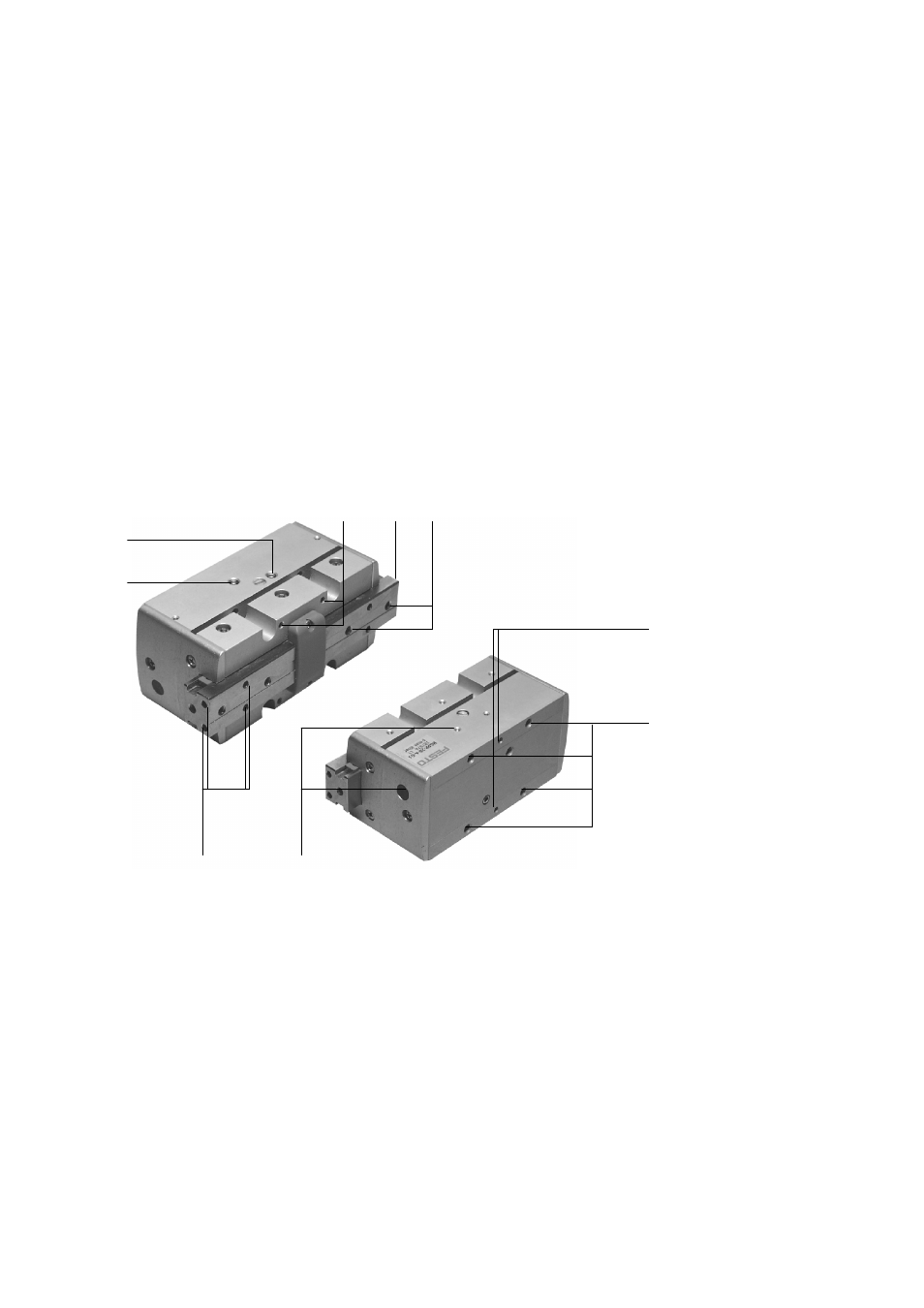

1 Conexiones y elementos funcionales
1
2 3 4 5
6
7
8 9
1 Agujeros roscados para la conexión de aire
comprimido (cierre de las pinzas externas)
2 Agujeros roscados para la conexión de aire
comprimido (apertura de las pinzas externas)
3 Agujeros roscados para el montaje de ele-
mentos externos
4 Mandíbulas de la pinza
5 Agujeros roscados para montaje de los de-
dos de la pinza
6 Fijación para montaje de la pinza
7 Agujeros roscados/pasantes para tornillos
de fijación
8 Agujero con pasador roscado transversal para
fijar el sensor (agujero sellado con un tapón)
9 Fijación para montar los dedos de la pinza
(dedos no incluidos en el suministro)
Fig. 1
