HGPP-...-A
Festo HGPP-...-A 0110a Italiano
66
S Utilizzare preferibilmente raccordi filettati Festo (ad es. tipo QS-...).
S Installare i tubi pneumatici alle connessioni 1 e 2 a seconda del tipo di presa
previsto.

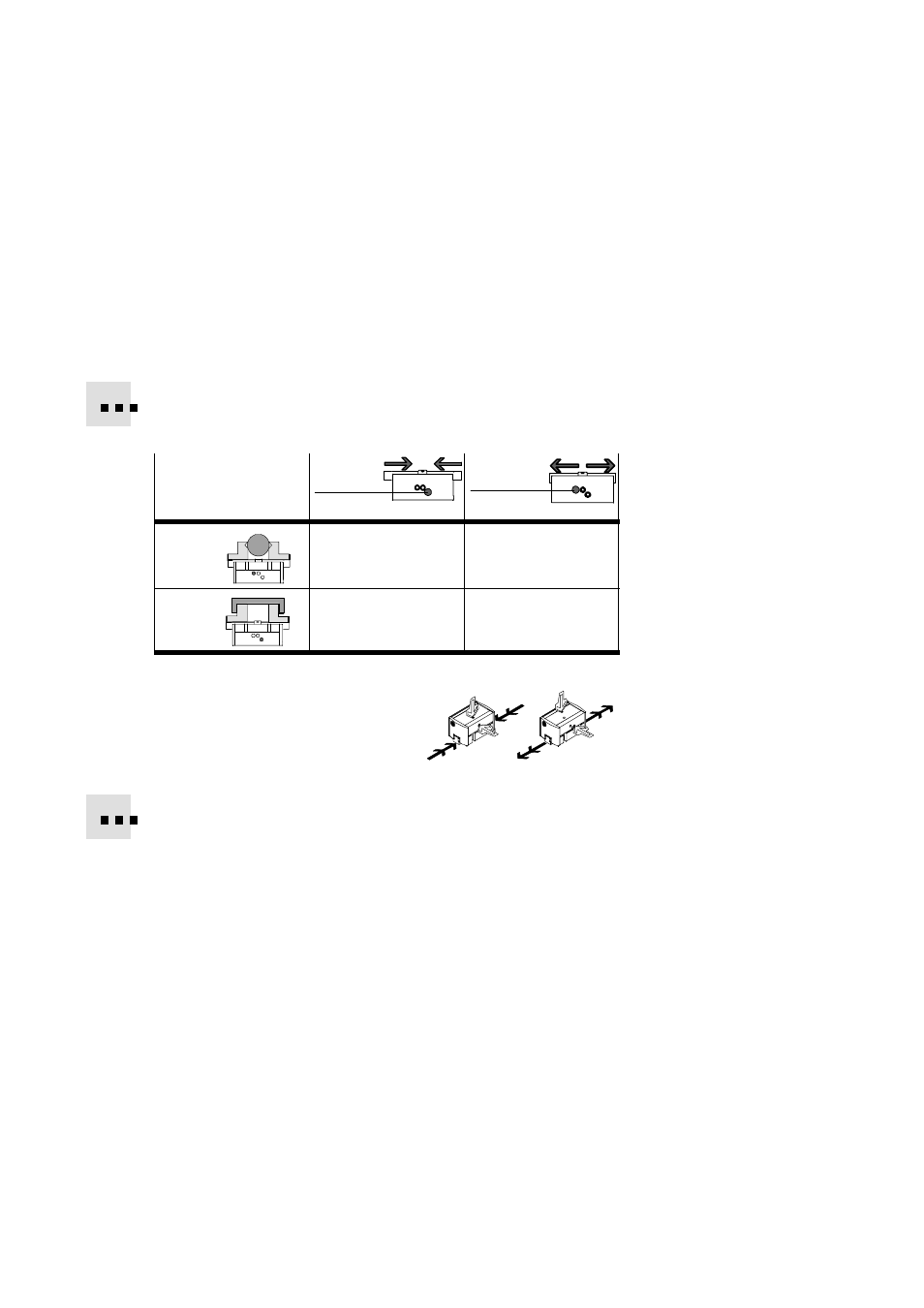

HGPP-.. Connessione
pneumatica
1
Connessione
pneumatica
2
Presa
esterna Chiusura Apertura
Presa
interna
Apertura Chiusura
Fig. 16
Gli attacchi alternativi sono chiusi mediante
tappi.
In caso di utilizzo di dita di presa lunghe e
pesanti:
S Applicare direttamente su ogni connes-
sione pneumatica un regolatore di portata
unidirezionale (tipo GRLZ-... o GRLA-...).
Tramite i regolatori di portata unidirezionali è possibile variare il tempo di chiu-
sura delle dita di presa (e quindi le sollecitazione sui cuscinetti).
Il regolatore di portata incorporato nella pinza sostituisce i regolatori di por-
tata esterni in caso di impiego di dita di presa corte e leggere.
Fig. 17
