2 Función y aplicación
Cuando se aplica aire comprimido alternativa-
mente a las conexiones 1 y 2 , ambos émbo-
los se desplazan hacia adelante y hacia atrás.
Un mecanismo transfiere el movimiento longi-
tudinal de los émbolos a las mandíbulas de la
pinza 4 . Los dedos de la pinza se hallan
sujetos a las mandíbulas de la pinza. Cuando
las mandíbulas abren, pueden pinzar piezas
por su contorno interior, cuando las mandíbu-
las cierran, pueden pinzar piezas por su con-
torno exterior.
Cuando la pinza es descargada de aire, un
muelle de recuperación devuelve las mandí-
bulas de la pinza a su posición de partida,
– los dedos de la pinza se abren: HGPP-...-G1
– los dedos de la pinza se cierran: HGPP-...-G2
La pinza HGPP-... es de doble efecto y por lo
tanto puede utilizarse tanto para sujeción inter-
ior como exterior. La variante de pinza tipo
HGPP-...-G.. también puede utiliz. como pinza
de simple efecto debido al muelle de retorno.
La HGPP-... está diseñada para el pinzado y
sostenimiento de cargas de trabajo en proce-
sos de manipulación.
3 Condiciones de uso
Por favor, observar
Pueden producirse funcionamientos defectuosos como resultado de un manejo
incorrecto.
S Asegurarse de observar siempre las instrucciones indicadas en este capítulo.
Con ello, el producto funcionará de forma correcta y fiable.

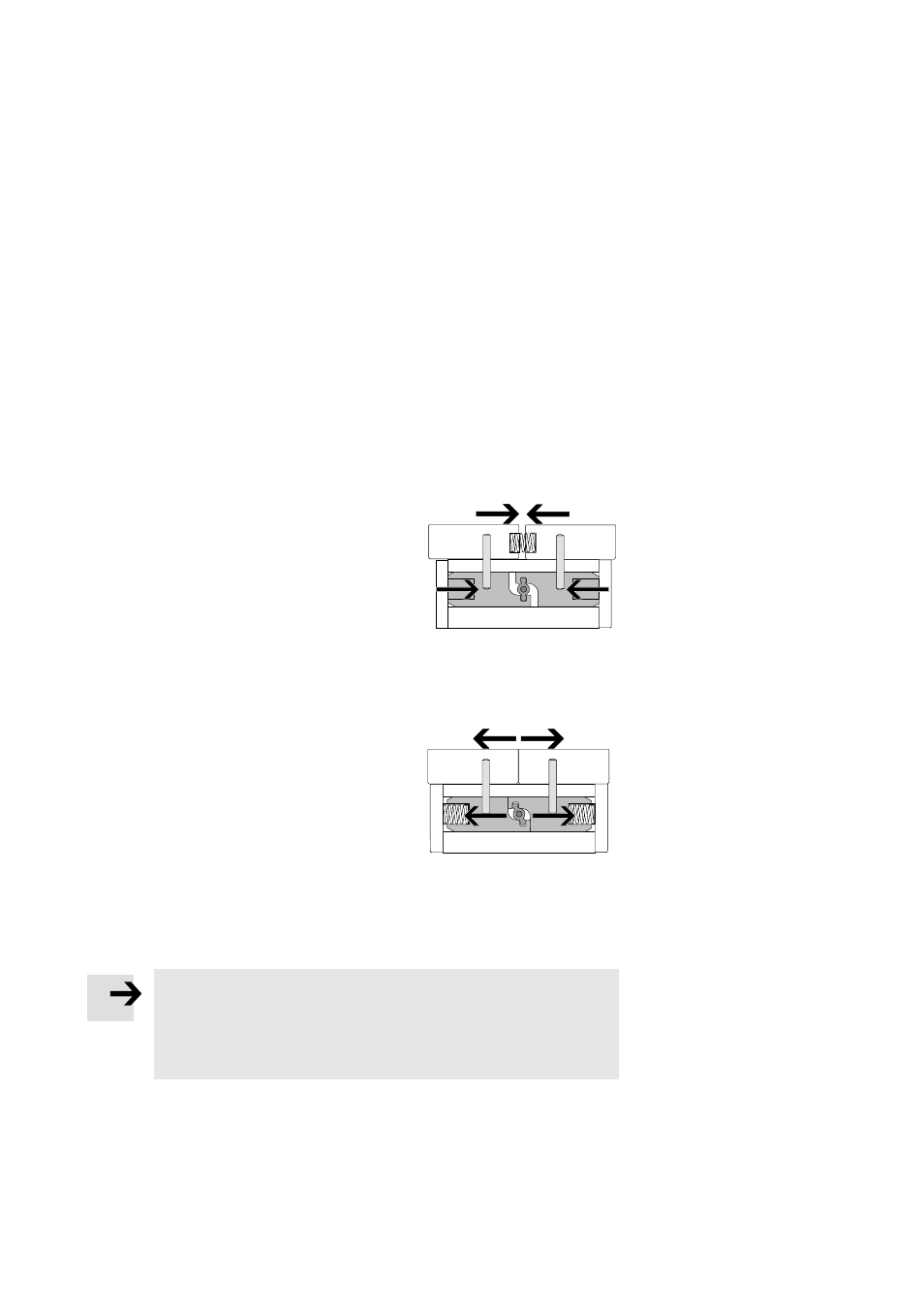

Fig. 2
HGPP-...-G1
Fig. 3
HGPP-...-G2
