Precisionsgripdon typ HGPP-...-A Svenska

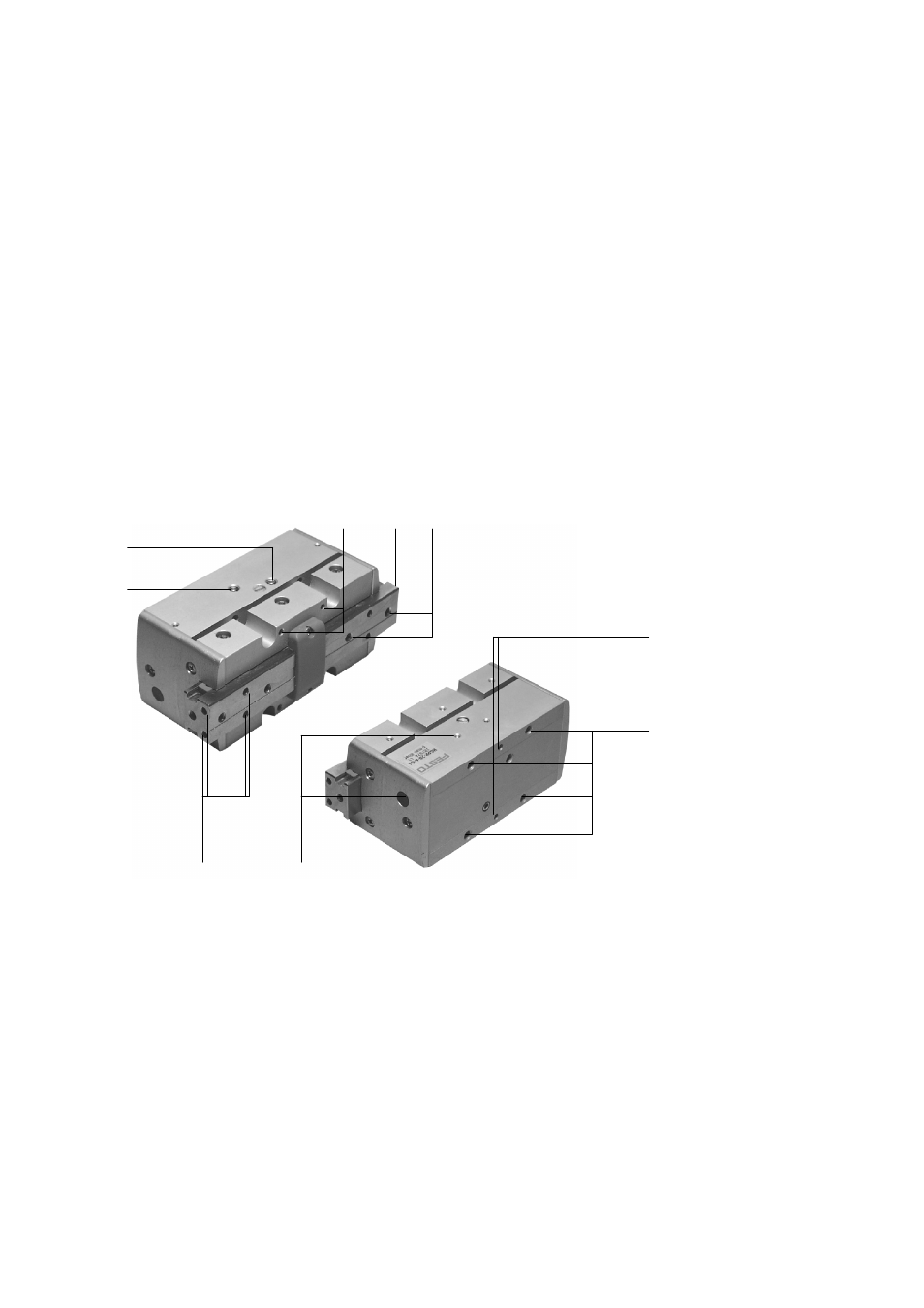

1 Manöverdelar och anslutningar
1
2 3 4 5
6
7
8 9
1 Gängat hål för tryckluftsanslutning (stäng-
ning av yttre gripdon)
2 Gängat hål för tryckluftsanslutning (öpp-
ning av yttre gripdon)
3 Gängat hål för anslutning av yttre hållare
4 Gripbackar
5 Gängat hål för montering av gripfingrar
6 Passning för montering av gripdon
7 Gängade genomgående hål för fastsättning
8 Hål med tvärgående pinnskruv för fastsätt-
ning av givare (hålet igensatt med blind-
plugg)
9 Hål för montering av gripfingrar (gripfingrar
ingår inte i leveransen)
Bild 1
