2 Funzionamento ed impiego
L’aria compressa alimentata alternativa-mente
attraverso le connessioni pneumatiche 1 e 2
determina lo sposta-mento lineare di due pist..
Mediante un accoppiamento meccanico, il movi-
mento lineare dei pistoni viene trasmesso agli
utensili di presa 4 . Sugli utensili sono fissate
delle dita di presa predisposte per il blocco di
carichi dall’esterno o dall’interno mediante un
movimento di chiusura o di apertura.
Nel momento in cui si scarica la pressione
sulla pinza, una molla di richiamo riporta gli
utensili di presa alla posizione di riposo:
– dita di presa aperte nel tipo HGPP-...-G1
– dita di presa chiuse nel tipo HGPP-...-G2
La pinza HGPP-... è del tipo a doppio effetto,
ossia è predisposta per il blocco di carichi sia
dall’esterno che dall’interno. Il modello
HGPP-...-G.. presenta molle di richiamo che ne
consentono l’uso anche come pinza a sem-
plice effetto.
La destinazione d’uso delle pinze HGPP-... è di
afferrare e tenere fermi dei carichi nell’ambito
di funzioni di manipolazione.
3 Condizioni d’impiego
Nota
Il cattivo funzionamento di un prodotto può essere dovuto a un utilizzo non
regolamentare.
S
Osservare e fare osservare costantemente le avvertenze presenti in questo
capitolo.
In tal modo si assicura un uso corretto e sicuro del prodotto.

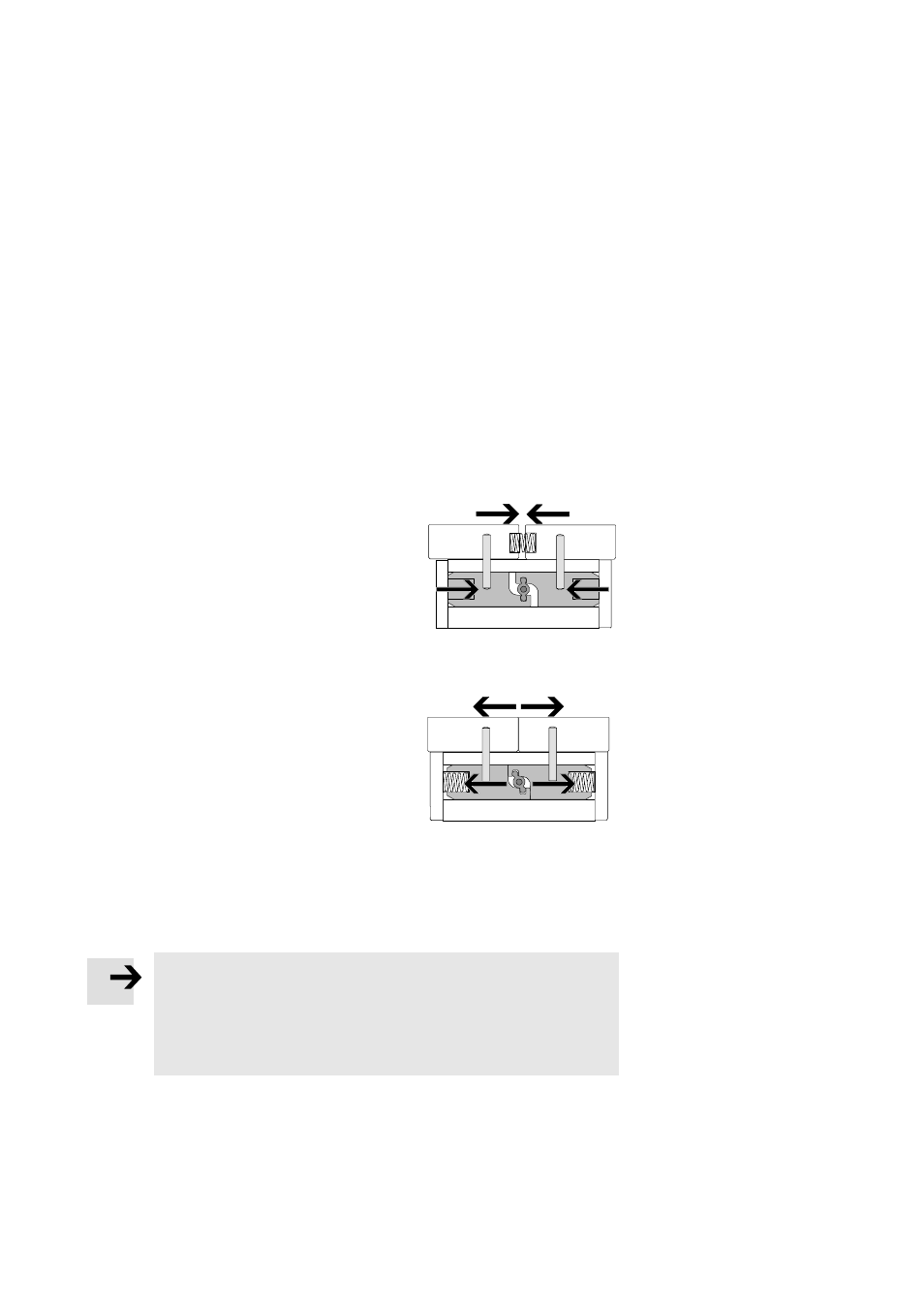

Fig. 2
HGPP-...-G1
Fig. 3
HGPP-...-G2
