HGPP-...-A
Festo HGPP-...-A 0110a Deutsch
8
Zur Montage des HGPP-...:
Hinweis
Hohe Beschleunigungskräfte in Längsrich-
tung des Greifers (z.B.: bei Montage auf
bewegten Teilen wie DGP-...) reduzieren
die Greifkraft.
S Stellen Sie sicher, dass die resultieren-
den Nutzlastkräfte innerhalb des redu-
zierten Greifkraftbereichs liegen.
S Prüfen Sie die Notwendigkeit von Adap-
terbausätzen.
Die Verbindung des HGPP-... mit Festo-
Handlingskomponenten wird durch Adap-
terbausätze ermöglicht (siehe “Zubehör”).
S Platzieren Sie den HGPP.-... möglichst
nahe an die Druckluftversorgung (kurze
Schlauchleitungen).
Dies führt zu kürzeren Belüftungszeiten.
S Wählen Sie eine der folgenden Befest-
igungsmöglichkeiten:
– Direktbefestigung von vorne (Befesti-
gungsschraube eine Nennweite kleiner
wählen)
– Direktbefestigung von hinten.

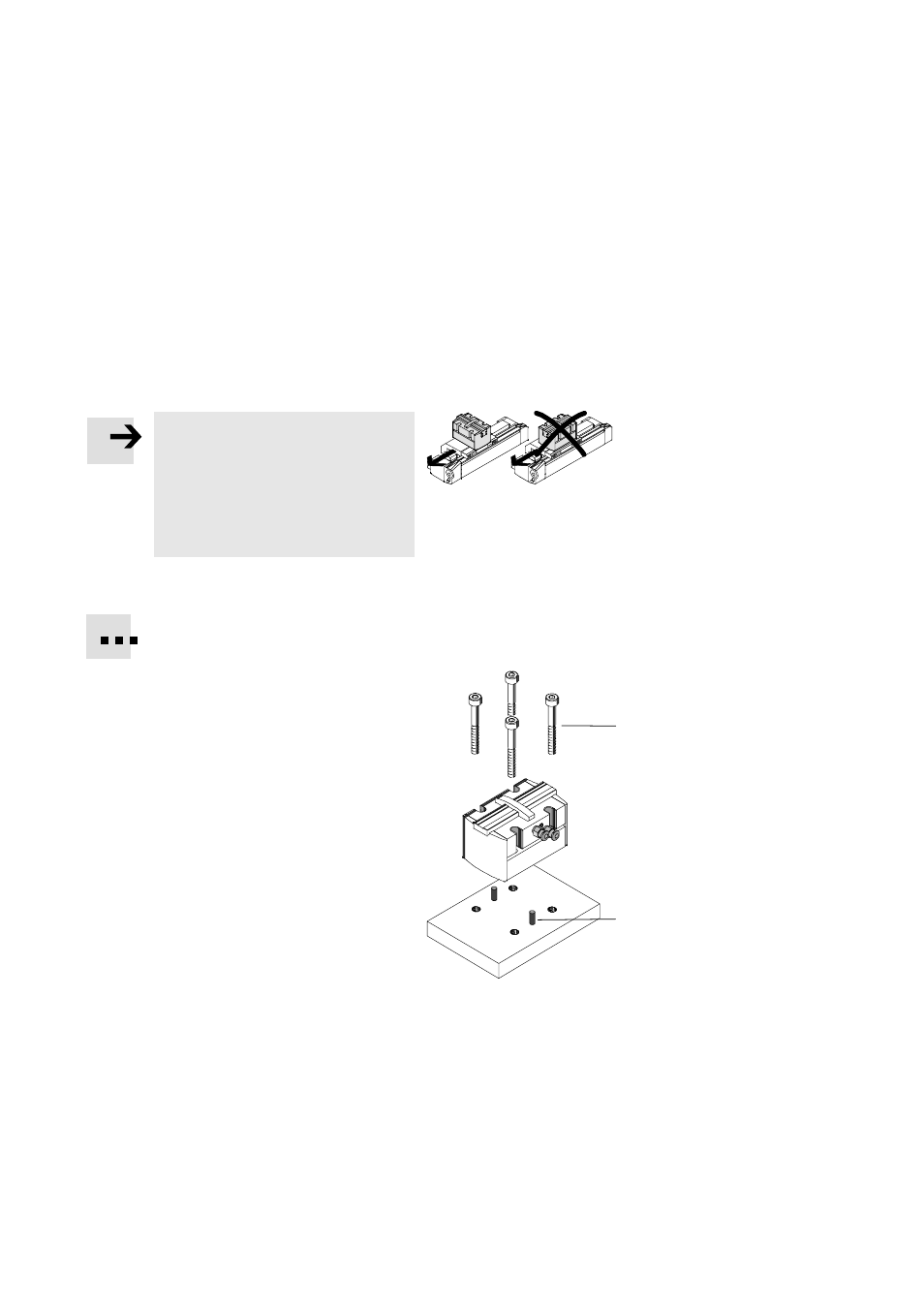

S Befestigen Sie den HGPP-... wie folgt:
– Paßstifte (a) in die Passungen 6 stek-
ken.
– Greifer mit Paßstiften auf Anschlussflä-
che plazieren.
– Vier Schrauben (b) zur Befestigung
eindrehen.
Bild 12
Bild 13
(a)
(b)
