HGPP-...-A
Festo HGPP-...-A 0110a Français
46
2 Fonctionnement et application
La mise sous pression alternée des raccords
d’air comprimé 1 et 2 provoque un mouve-
ment de va-et-vient de deux pistons.
Un mécanisme transmet le mouvement longi-
tudinal des pistons aux mors de la pince 4 .
Des doigts de serrage sont fixés sur les mors
de la pince. L’ouverture ou la fermeture des
doigts de serrage permet de maintenir des
charges par l’extérieur ou par l’intérieur.
Lorsque la pince est à l’échappement, un res-
sort de rappel ramène les mors de la pince
dans leur position d’origine, à savoir :
– doigts ouverts pour le modèle HGPP-...-G1
– doigts fermés pour le modèle HGPP-...-G2
Les pinces HGPP-... sont des systèmes à dou-
ble effet capables de serrer une charge aussi
bien par l’extérieur que par l’intérieur. La va-
riante HGPP-...-G.., disposant d’une position
de rappel, ne fonctionne que dans une seule
direction de serrage.
Les pinces HGPP-... sont destinées à serrer et
à maintenir des charges dans les processus de
manutention.
3 Conditions de mise en oeuvre du produit
Note
Une mauvaise manipulation des pinces peut provoquer des défauts de fonc-
tionnement.
S Veiller à toujours respecter les instructions de ce chapitre.
Ceci garantit un comportement sûr et correct de la pince.

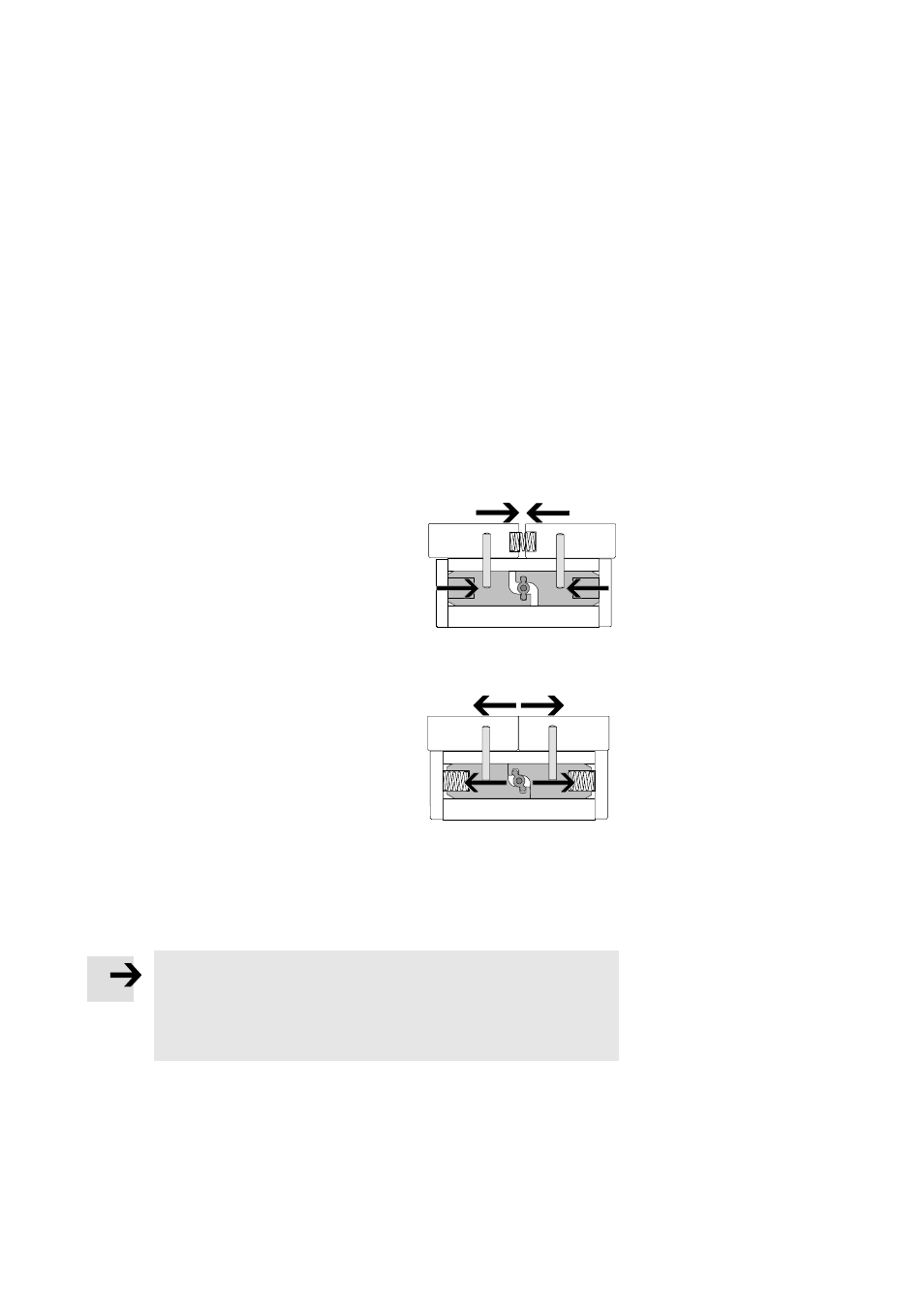

Fig. 2
HGPP-...-G1
Fig. 3
HGPP-...-G2
