ENTRETIEN
D-2
CHANGEMENT OU NETTOYAGE DE
LʼENSEMBLE DE LA BANDE DE REM-
PLISSAGE
1. Les ensembles de bandes de remplissage de
rechange sont fabriqués en usine de la bonne
longueur. Il nʼest pas nécessaire de les couper.
La même bande de remplissage va avec toutes
les tailles de fils et tous les alliages spécifiés :
2. Retirer le cône de gaz, la pointe de contact, et le dif-
fuseur de gaz (voir le Changement du Diffuseur de
Gaz dans cette section). Retirer le couvercle de la
bobine.
3. Retrait de la bande de remplissage : saisir la
bande de remplissage avec les pinces à bec
effilé au point A. Faire bouger doucement la
bande de remplissage vers le câble du con-
necteur jusquʼà ce que la bande de remplissage
sʼy trouve desserrée. Prendre soin de ne pas
racler le joint étanche aux gaz de la bande de
remplissage (point B) sur le connecteur. Retirer
la bande de remplissage du tube du pistolet
(flèche C). (Voir la Figure D.2).

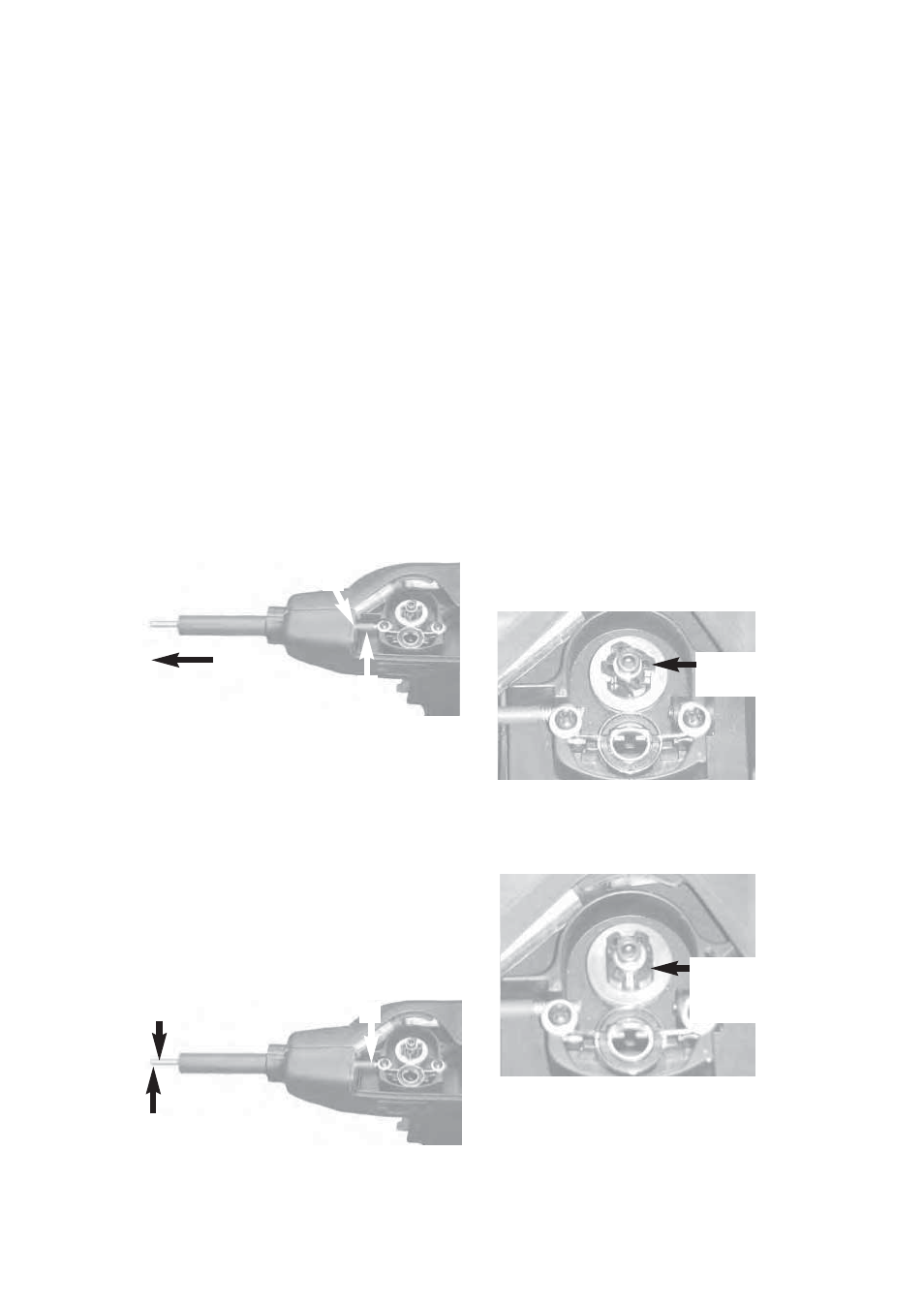

FIGURE D.2
3a. Nettoyer lʼancienne bande de remplissage en y
soufflant de lʼair dʼatelier ou bien obtenir une
nouvelle bande de remplissage de rechange.
4. Faire glisser la bande de remplissage, lʼextrémité du
joint en premier, dans le tube du pistolet. Saisir la
bande de remplissage avec des pinces au niveau du
point
A. Pousser doucement la bande de remplissage
dans le connecteur.
B. Vérifier que la bande de remplissage passe par
la rainure du chargeur de fil.
C. Cesser de pousser lorsque la bande de remplis-
sage se trouve de 1,00 à 1,25 pouces de lʼex-
trémité du tube du pistolet. (Voir la Figure D.3).
FIGURE D.3
5. Installation de la bande de remplissage : voir le
point 5 ci-dessus.
6. Réinstaller le diffuseur de gaz (voir la Figure D.1)
et le visser à sa place. Permettre que le diffuseur
pousse la bande de remplissage dans sa position
finale. Serrer sur 41 à 47 in.-lbs. avec une clef
dynamométrique.
7. Réinstaller la pointe de contact et le cône de gaz.
CHANGEMENT DU ROULEAU CONDUCTEUR
1. Le même rouleau conducteur va avec toutes les
tailles de fils et tous les alliages spécifiés (voir le
Tableau D.1).
2. Changer le rouleau conducteur si sa rainure dʼali-
mentation est usée ou si on ne peut pas nettoyer
les copeaux dʼaluminium qui sʼy sont accumulés.
3. Retrait du rouleau conducteur : retirer le fil de
lʼentraîneur de fil. Déverrouiller le rouleau con-
ducteur en faisant tourner le verrou tournant dans
nʼimporte quelle direction. (Voir la Figure D.4 et la
Figure D.5).
4. Le verrou tournant se trouve sur la position ver-
rouillée, maintenant en place le rouleau conduc-
teur.
FIGURE D.4
5. Le verrou tournant se trouve sur la position déver-
rouillée, ce qui permet le retrait du rouleau conduc-
teur.
FIGURE D.5
A
B
C
B A
C
Position verrouillée
Du verrou tournant
Position déverrouil-
lée Du verrou tour-
nant
