LOCALIZACIÓN DE LOS COMPONENTES Y FUNCIONES DE LA ANTORCHA
“SPOOL GUN”

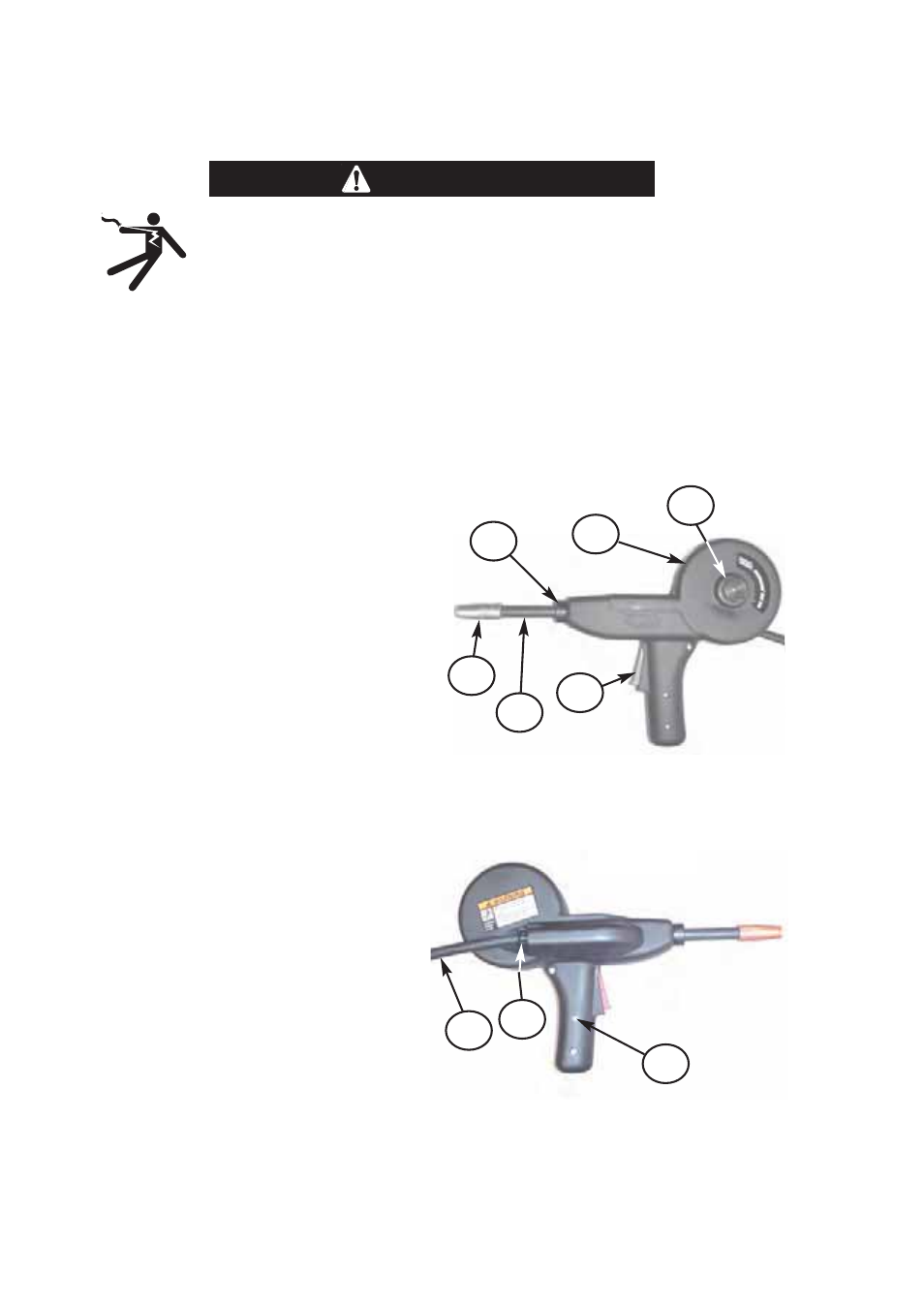

(Vea la Figura 1.A para los Elementos del 1 al 6).
1. Ensamble Cónico de Gas y Punta de Contacto.
2. Ensamble de Tubo de Pistola Recto.
3. Collarín de Sujeción de 1/4 de Giro.
4. Ensamble del Gatillo.
5. Cubierta del Carrete: Proporciona acceso
fácil de apertura amplia al carrete y
mecanismo de alimentación.
6. Perilla de Aseguramiento: Cautiva en la
cubierta del carrete.
(Vea la Figura A.2 para estos siguientes
elementos).
7. Cable Integrado de una Sola Pieza: el
diseño Magnum proporciona una
apariencia limpia y pulcra; simplifica
el manejo del cable y reduce los
enredos.
8. Abrazadera de Anclaje Durable
Estándar.
9. Tres Tuercas Hexagonales Cautivas.
FIGURA A.1
Vista Lateral Izquierda
1
4
3
5
5
2
FIGURA A.2
Vista Lateral Derecha
7
8
9
A-2
INSTALACIÓN
SAFETY PRECAUTIONS
LA DESCARGA ELÉCTRICA PUEDE CAUSAR LA MUERTE.
• APAGUE la alimentación de la fuente de poder de soldadura antes de
instalar o cambiar los rodillos impulsores y/o guías.
• No toque partes eléctricamente vivas.
• Cuando se desplaza con el gatillo de la pistola, el electrodo y mecanis-
mo de alimentación están “calientes” para trabajar y hacer tierra, y
podrían permanecer energizados por varios segundos después de que
se suelta el gatillo.
------------------------------------------------------------------------------------------------------------------------
WARNING
