REPÉRAGE DES COMPOSANTS ET DES
FONCTIONNALITÉS DU PISTOLET À
BOBINE
(Voir la Figure A.1 pour les articles 1 à 6).
1. Ensemble du Cône de Gaz et de la Pointe de
Contact.
2. Ensemble du Tube de Pistolet Redressé.
3. Collier de Verrouillage à 1/4 de Tour.
4. Ensemble de la Gâchette.
5. Couvercle de la Bobine: permet un accès facile et
grand ouvert à la bobine et à lʼentraîneur de fil.
6. Bouton de Verrouillag e: encastré dans le couvercle
de la bobine.
(Voir la Figure A.2 pour les articles suivants).
7. Câble Intégré en une Seule Pièce : la conception
Magnum donne un aspect net et propre, simplifie le
maniement du câble et réduit les enchevêtrements.
8. Agrafe Standard de Décharge de Tension Durable.
9. Trois Écrous Hexagonaux Encastrés.
Mesures de Sécurité
LES C HOCS ÉLECTRIQUES PEUVENT
ÊTRE MORTELS.
• COUPER la puissance d entrée au
niveau de la source de puissance de
soudage ava nt l insta llation ou le
changement de s rouleaux conduc-
teurs et/ou guides.
• Ne pas toucher les pièces sous alimentation élec-
trique.
•
Lorsque le fil est ali menté au moyen de la
gâchette du pistolet, l électrode et l e mécanisme
d entraînement sont sous tension vers le travail
e t vers la masse et peuvent rester sous énergie
pendant pl usieurs secondes après que la
gâchette du pistolet ait été relâchée
------------------------------------------------------------------------
AVERTISSEMENT

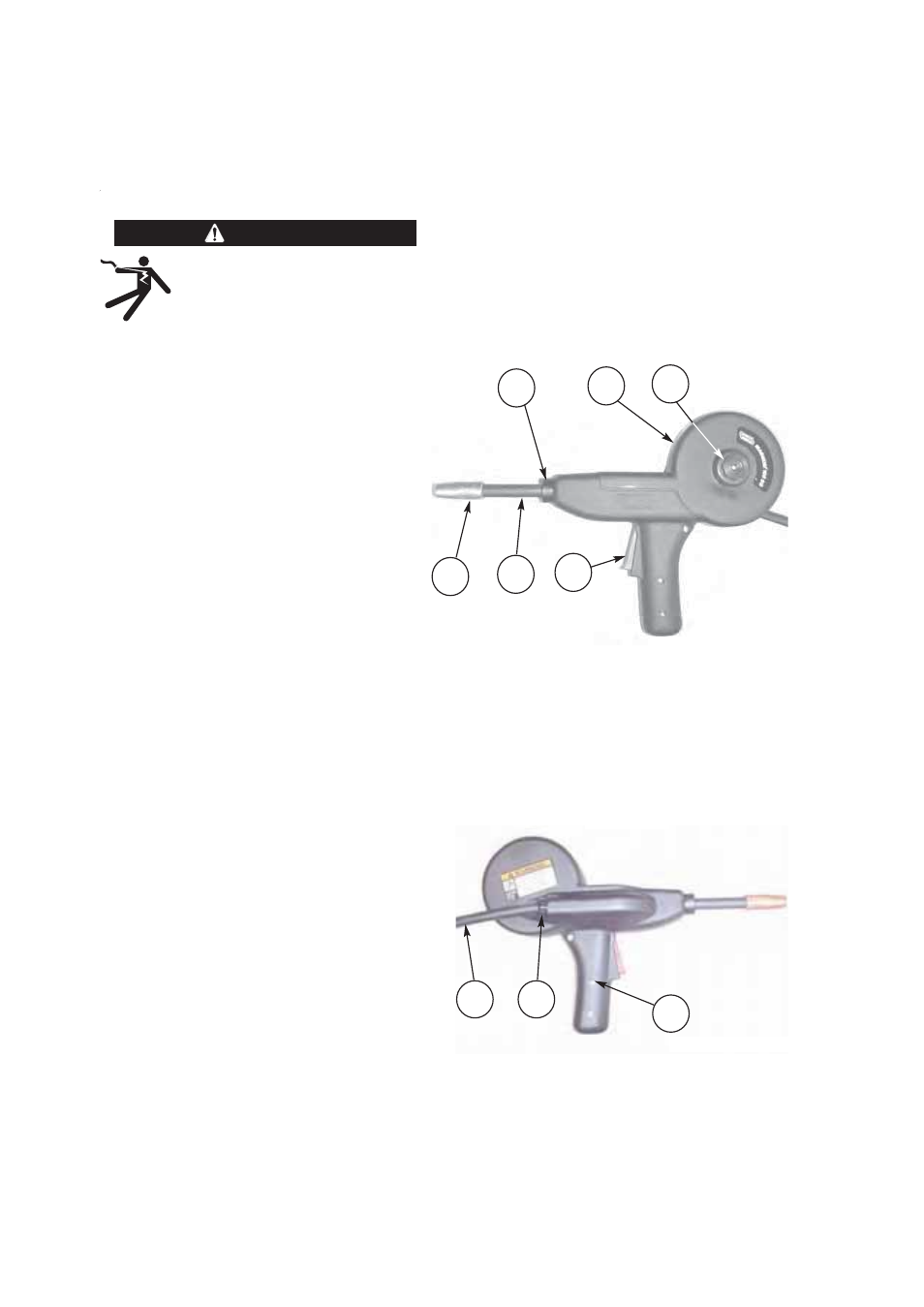

FI GURE A.1
FI GURE A.2
Vue du Côté Gauche
Vue du Côté Droit
6
5
3
1
2
7
8
9
4
®
