SAFETY PRECAUTIONS

LES CHOCS ÉLECTRIQUES peu-
vent être mortels.

• Seul le personnel qualifié doit

réaliser cet entretien.

• COUPER la puissance dʼentrée au niveau

de lʼinterrupteur de déconnexion ou de la
boîte à fusibles avant de travailler sur cet
appareil.

• Ne pas toucher les pièces sous alimenta-

tion électrique.

-----------------------------------------------------

ENTRETIEN DE ROUTINE ET PÉRI-
ODIQUE

OUTILS REQUIS

• Tournevis Phillips No.2
• Tournevis à rainure
• Tournevis à douille de 5/16 de pouce
• Clef dynamométrique
• Pinces à mâchoires ajustables
• Clef à fourche de 7/16 de pouce (dif-

fuseur de gaz)

• Clef à fourche de 9/16 de pouce (écrou

du tube du pistolet)

• Pinces à souder (en option)
• Coupe - fil
• Outil à dénuder
• Pinces à bec effilé
• Outil de sertissage de terminales
• Lanterne
• Appareil électrique de mesure à main *
• Clef hexagonale de 3,0 mm (vis du

rouleau conducteur)

• Mètre ruban ou échelle de 6 pouces
• Tachymètre (en option)

*Note: il faut utiliser deux appareils de mesure

pour mesurer simultanément la tension
et le courant du moteur dʼentraînement.

NETTOYAGE ET INSPECTIONS

• Aspirer les copeaux dʼaluminium qui peuvent

sʼêtre accumulés à lʼintérieur du pistolet. (Voir
la Correction des Copeaux de Fil dans cette
section).

• Essuyer la poussière et les détritus.
• Vérifier que le tube du pistolet et son écrou de

verrouillage soient bien serrés sur le con-
necteur du câble.

• Changer les étiquettes autocollantes dʼavertisse-

ment ou dʼidentification de produit qui sont dev-
enues illisibles.

MAINTENANCE

D-1

AVERTISSEMENT

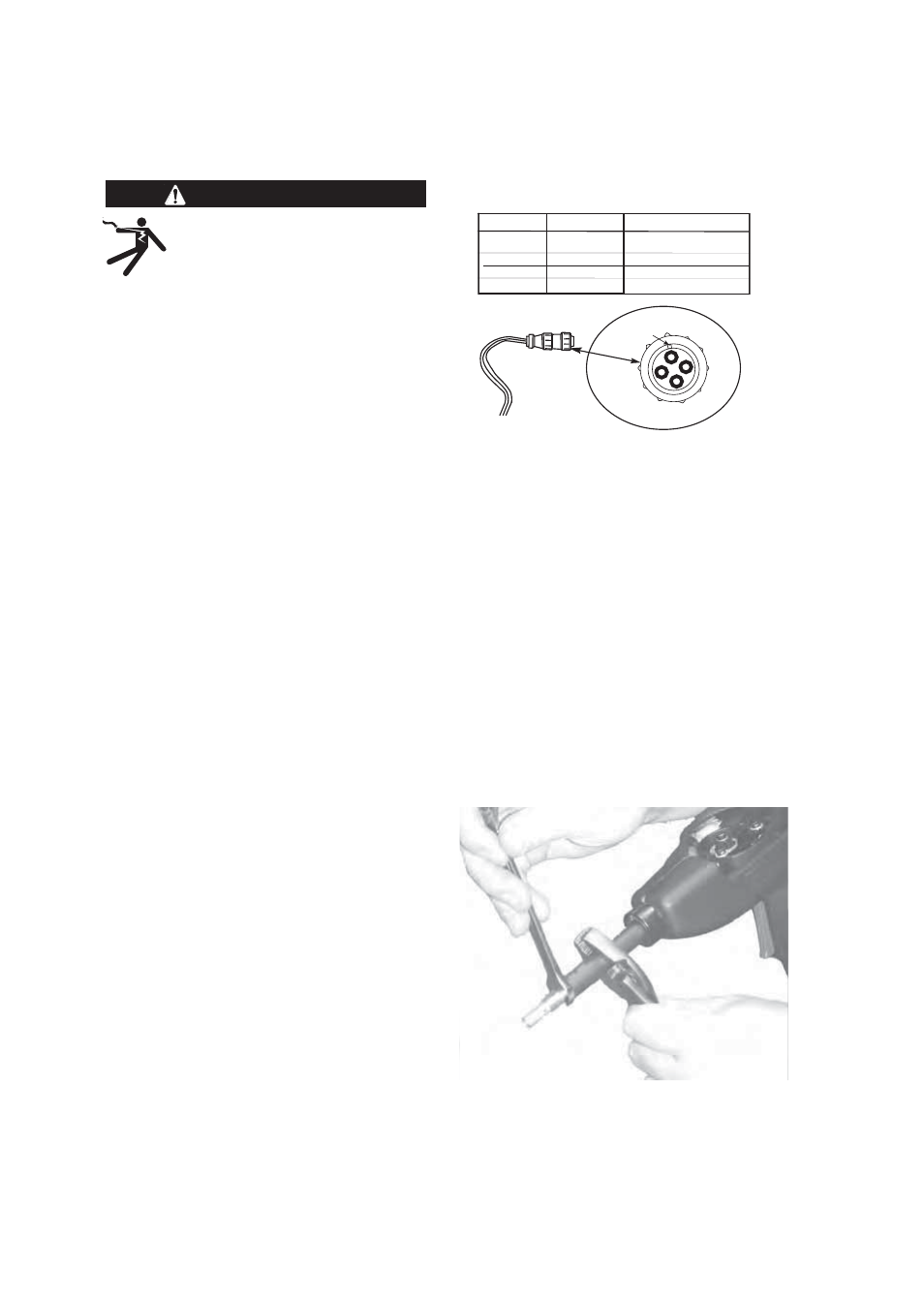

BROCHAGE DU CONNECTEUR P6

TABLEAU D.1

CHANGEMENT DU DIFFUSEUR DE GAZ

Cette pièce peut devoir être changée si elle a
accumulé des éclaboussures excessives et ne
peut pas être nettoyée:

1. Retirer le cône de gaz et la pointe de contact.

2. Saisir prudemment le tube du pistolet avec

des pinces afin dʼéviter de desserrer acciden-
tellement le tube du pistolet. Le diffuseur de
gaz a un filetage vers la droite. Desserrer le
diffuseur de gaz avec une clef. (Voir la Figure
D.1).

FIGURE D.1

3. Installer le diffuseur de gaz et le visser à sa

place dans le tube du pistolet. Serrer le dif-
fuseur sur 41 à 47 in.-lbs. avec la Clef
Dynamométrique.

Pin No.

Fonction

Déclenchement

+ Moteur

- Moteur

Couleur fil câble de pistolet

Blanc

Rouge

Noir

P6 CONNECTEUR PINOUT

Clet Maître
