Lincoln Electric IMt913 MAGNUM 100SG SPOOL GUN - Manual (Page 91)

INSTALLATION
A-11
CHARGEMENT DU FIL EN ALUMINIUM

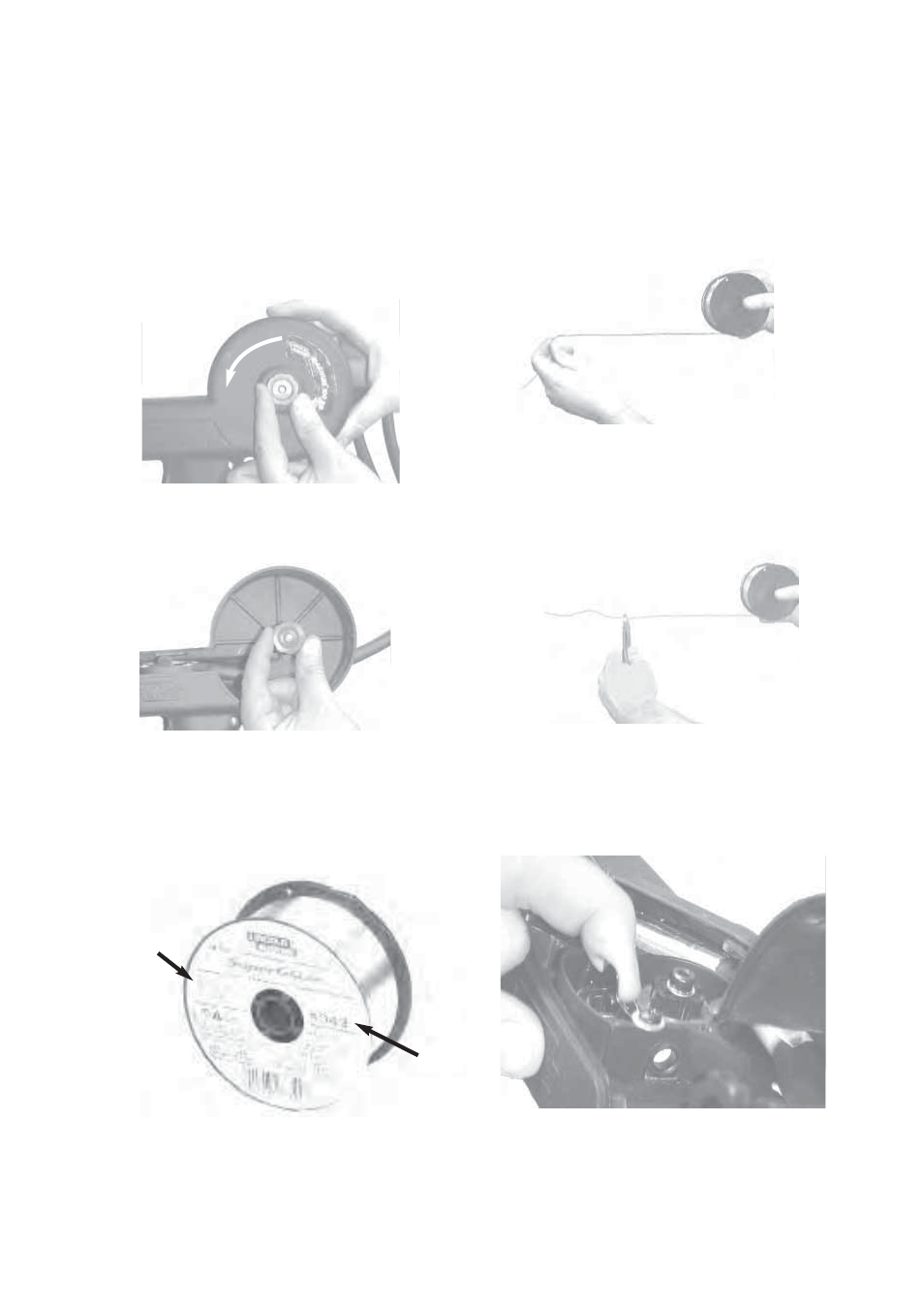

1. Retirer le cône de gaz et la pointe de
contact. Retirer le couvercle de la
bobine en dévissant le bouton de ver-
rouillage encastré.
FIGURE A.5
2. Retirer le bouton de verrouillage du
boulon de lʼaxe en le dévissant.
FIGURE A.6
3. Sélectionner lʼalliage et le diamètre de
fil nécessaires. Le fil illustré est un
alliage 4043 de taille 0,035. Retirer
lʼemballage et la feuille dʼinformation de
la bobine de fil.
FIGURE A.7
4. Étendre environ 12 pouces du fil de la
bobine. Le redresser en le courbant
dans lʼautre sens. Faire attention de ne
pas laisser le fil se dérouler.
FIGURE A.8
5. Couper lʼextrémité courbée du fil en
conservant le segment droit.
FIGURE A.9
6. Tirer doucement sur lʼensemble du
cylindre dʼappui pour lʼouvrir afin de faire
apparaître la rainure du rouleau conduc-
teur.
FIGURE A.10
Alloy
Size
