INSTALACIÓN
ESPECIFICACIONES TÉCNICAS – ANTORCHA “SPOOL GUN” K2532-1 MAGNUM ® 100SG
MODELO
PROCESO DE SOLDADURA
ALEACIONES DE ALAMBRE
TAMAÑOS DE ALAMBRE (DIÁMET-
ROS)
TAMAÑO DEL CARRETE
CORRIENTE DE SOLDADURA Y
CICLO DE TRABAJO NOMINALES
PESO GENERAL
LONGITUD DEL CABLE
TAMAÑO GENERAL (CAJA DE
DELIMITACIÓN)
MÉTODO DE GUÍA
MÉTODO DE ENFRIAMIENTO
Antorcha “Spool Gun” K2532-1 Magnum ® 100SG
GMAW de aluminio (MIG), polaridad positiva de electrodo
de CD con gas protector de soldadura 100% argón.
Sólo aluminio: aleaciones 4043 ó 5356
Alambre sólido de 0.8 ó 0.9 mm (0.030 ó 0.035 pulgadas)
Peso 1 lb., carrete de diámetro nominal de 4 pulgadas
130 amps a 30% para una base de 10 minutos
3.5 lbs. con cable pero sin cubierta o carrete
10.0–0.2 pies
En pulgadas: 15.75 de largo x 10.50 de alto x 4.25 de
grosor máx., sin cubierta o cable de la pistola.
Semiautomática (guiada manualmente)
Enfriada por aire

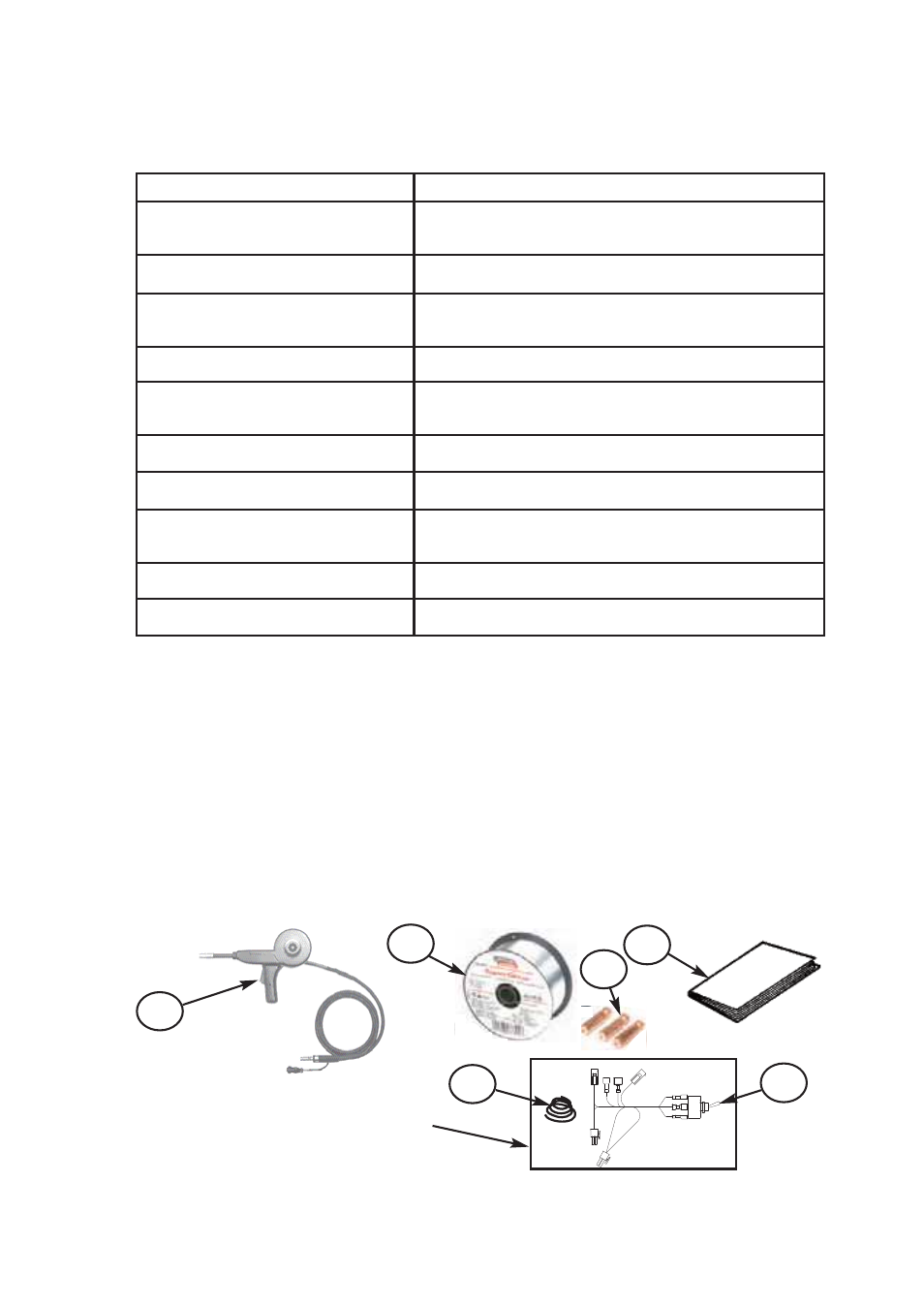

DESEMPAQUE DE LA ANTORCHA “SPOOL GUN”
La antorcha “spool gun” se ensambla y prueba de fábrica, y después se empaca en su propio gabi-
nete de transporte acojinado. Se envía totalmente equipada para soldar con alambre de aluminio de
0.035 pulgadas de diámetro. Después de abrir el gabinete, revise que contenga los siguientes ele-
mentos:
1. Una antorcha “spool gun” K2532-1 totalmente ensamblada con.
2. Uno Resorte de Compresión Cónico T11862-65 para usarse con alambre de aleación 5356; el car-
rete de alambre no está instalado.
3. Un carrete de alambre de aleación de aluminio 4043 de 0.035
4. Tres puntas de contacto S19726-3
5. Un manual de instrucciones (IM913)
6. Un arnés eléctrico M21182 con interruptor de palanca.
1
3
4
5
6 2
A-1
La Bolsa de Plástico
