7. Guíe el alambre enderezado a través
de la guía de alambre de entrada y
hacia la ranura del rodillo impulsor.

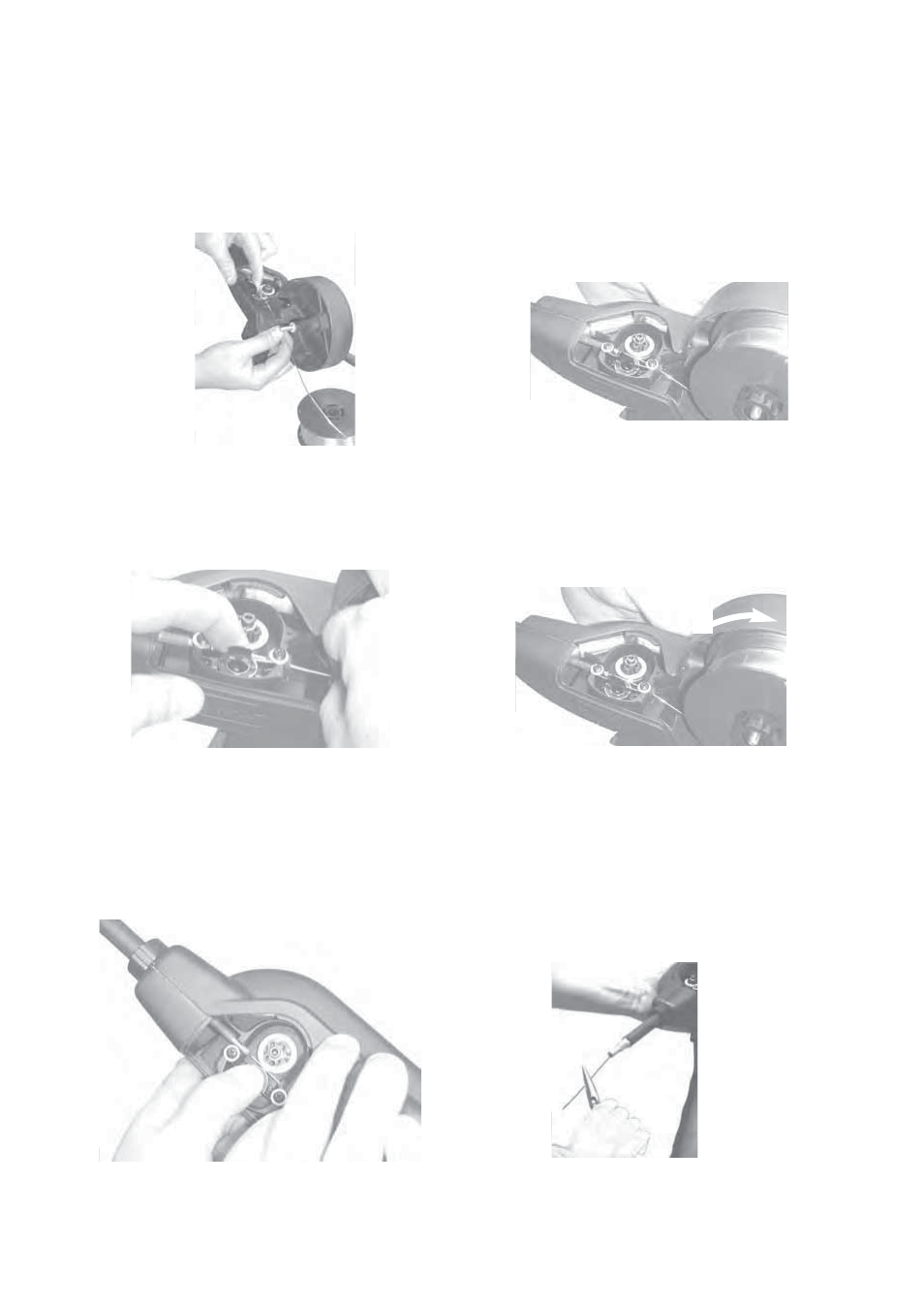

FIGURA A.11
8. Mientras mantiene abierto el rodillo de
presión, deslice la punta del alambre a
través de la ranura del rodillo impulsor
y hacia la guía del tubo de la pistola.
FIGURA A.12
9. Deslice el alambre en la guía hasta
que se extienda aproximadamente 1
pulgada más allá del extremo del
difusor de gas. Libere la saliente del
rodillo de presión suavemente.
FIGURA A.13
10a. Aleación 4043: Enrolle el alambre
restante de nuevo en el carrete y
coloque este último en el eje de la
pistola. Instale la perilla de asegu-
ramiento y apriete con los dedos.
Vaya al paso 11.
FIGURA A.14
10b. Aleación 5356: Instale el Resorte
Cónico, extremo pequeño primero, en el
eje de la pistola (A). Enrolle el alambre
restante de regreso en el carrete y
coloque éste último en el eje de la pisto-
la. Instale la perilla de aseguramiento y
apriete con los dedos. Vaya al paso 11.
FIGURA A.15
11. Tome el extremo libre del alambre en el
difusor de gas y jálelo lentamente aproxi-
madamente de 12 a 24 pulgadas de
alambre a través de la antorcha “spool
gun”. Deberá haber de 1 a 2 libras de
resistencia. Si la fuerza es mayor a 2
libras, el alambre se está trabando en la
pistola (también vea la guía de
Localización de Averías).
FIGURA A.16
A
INSTALACIÓN
A-12
