INSTALACIÓN
A-8
11.D. Par montado hallazgo de los termi-
nales de la máquina (plomos 543A y
544A) y de desconexión. Vaya al paso
13.
SI LA MÁQUINA TIENE OPCIONAL MANCHAR
EL CONTADOR DE TIEMPO. (12.A. por 12.D.)

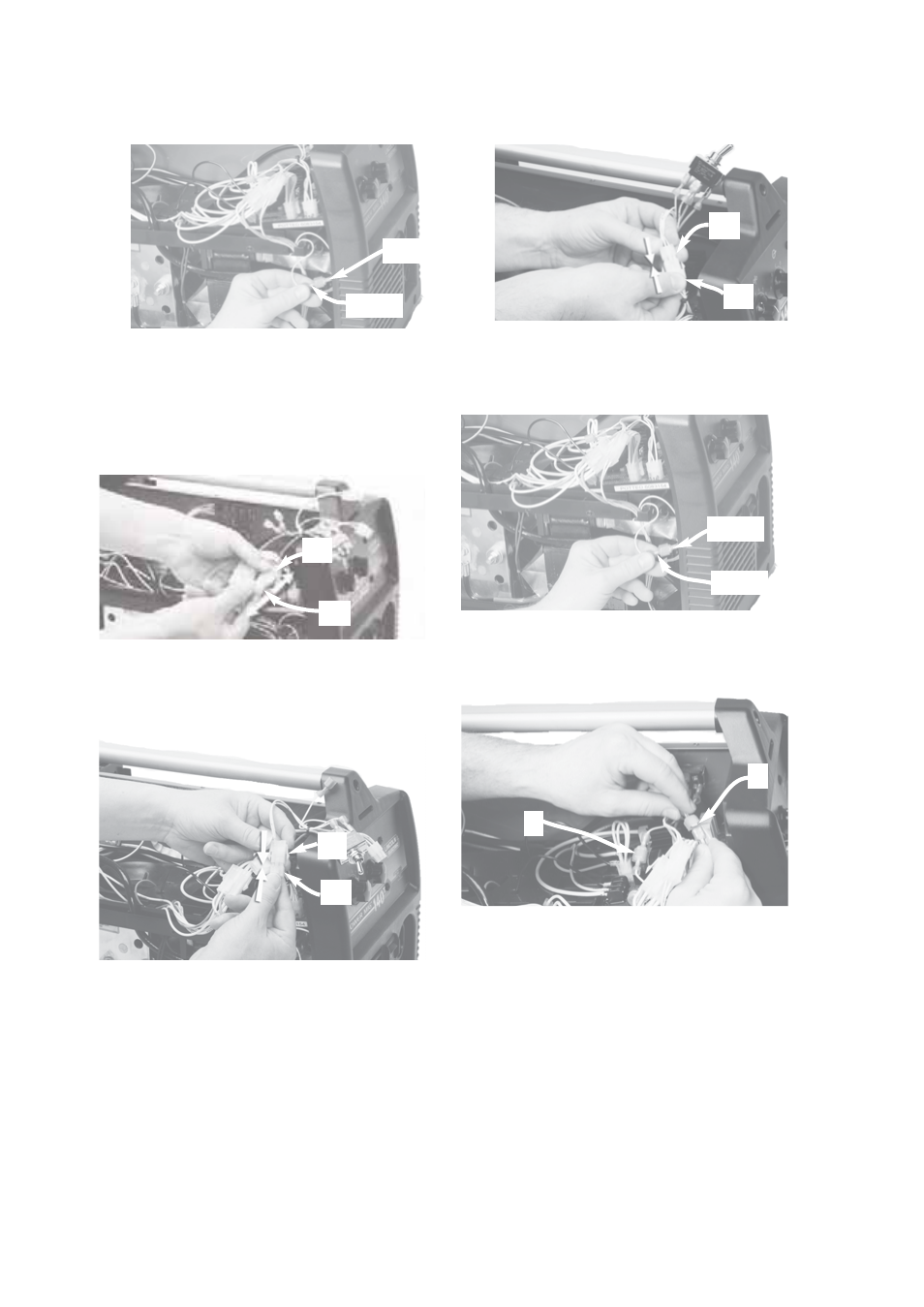

12.A. Quite P5 (6-pernos) del arnés J9 (6-
pernos) del contador de tiempo del
punto.
12.B. Conecte P5 (6-pernos) con el arnés
J8 (6-pernos) del adaptador.
12.C. Conecte el arnés P8 (6-pernos) del
adaptador con el arnés J9 (6-pernos)
del contador de tiempo del punto.
12.D. Par montado hallazgo de los terminales
de la máquina (plomos 543A y 544A) y de
desconexión.
13. Conecte los terminales:
(A) conecta a varón de la máquina (plomo
543A) con la hembra del arnés del
adaptador (plomo 543A).
(B) conecta a hembra de la máquina
(plomo 544A) con el varón del arnés
del adaptador (plomo 544A).
14. Asegúrese de que las lengüetas de fijación
en todos los conectadores estén trabadas
cerradas.
543A
544A
J9
P5
P5
J8
J9
P8
543A
544A
A
B
