Page 51

INSTALACIÓN

A-7

CONEXIONES ELÉCTRICAS

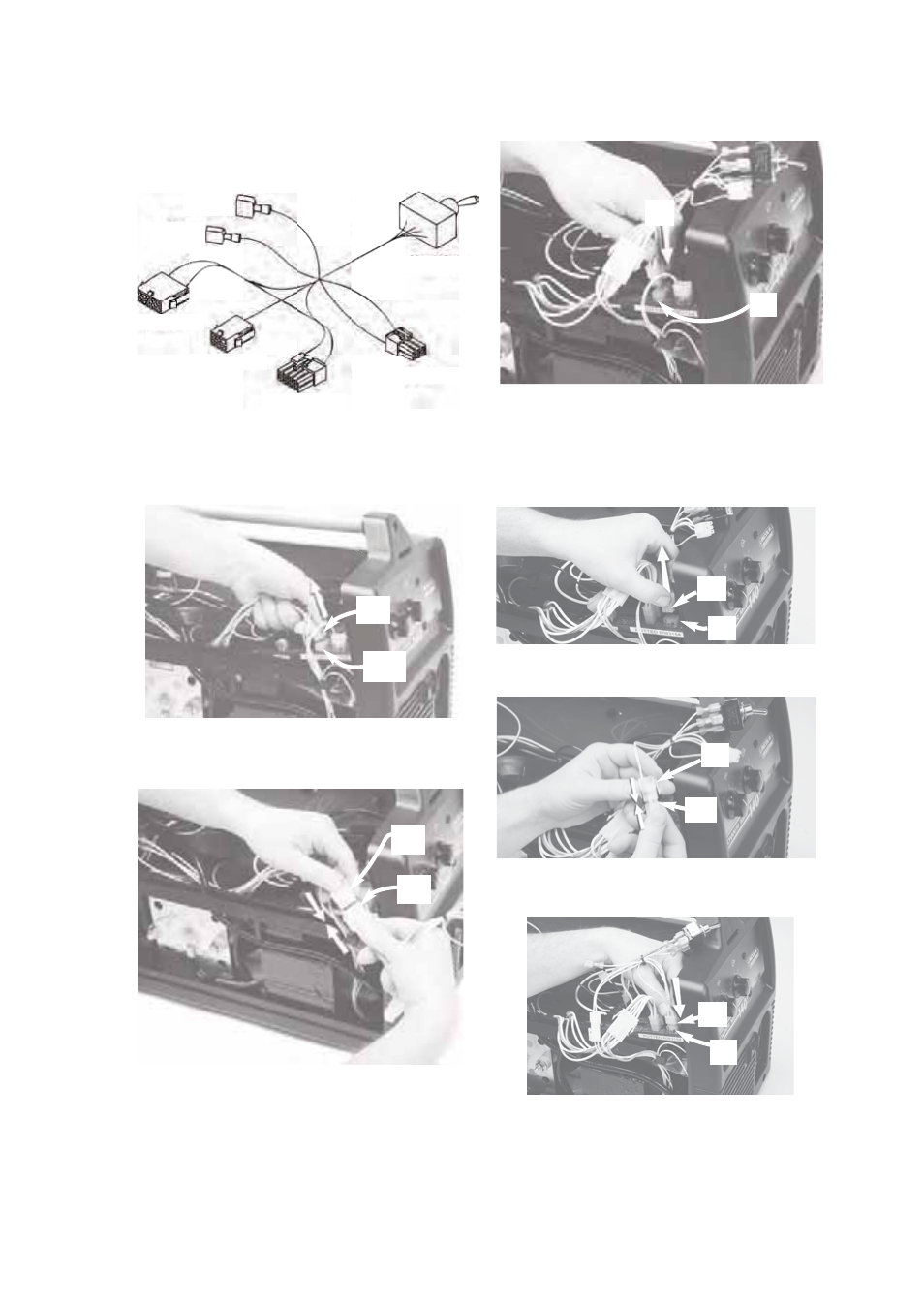

8. Arnés del adaptador. Las 6 conexiones demostradas

se utilizan, y cada es único. (Siga de la forma sigu-
iente)

9.A. Quite P3 (10-perno) del tablero J3 (10-
perno).

9.B. Conecte P3 (10-perno) con el arnés J7

(10-perno).

10. Conecte el arnés P7 (10-perno) con el

tablero J3 (10-perno).

SI La Máquina NO TIENE OPCIONAL
Manchar El Contador de tiempo.
(11.A. por 11.D.)

11.A. Quite P5 (6-pernos) del tablero J5 (6-per-

nos).

11.B. Conecte P5 (6-pernos) con el arnés J8 (6-

pernos).

11.C. Conecte el arnés P8 (6-pernos) con el

tablero J5 (6-pernos).

Interruptor a palanca

P8(6-pernos)

J8(6-pernos)

P7(10-pernos)

J7 (10-pernos)

543A

(Hembra)

544A

(Varón)
