INSTALLATION
A-7
ELECTRICAL CONNECTIONS

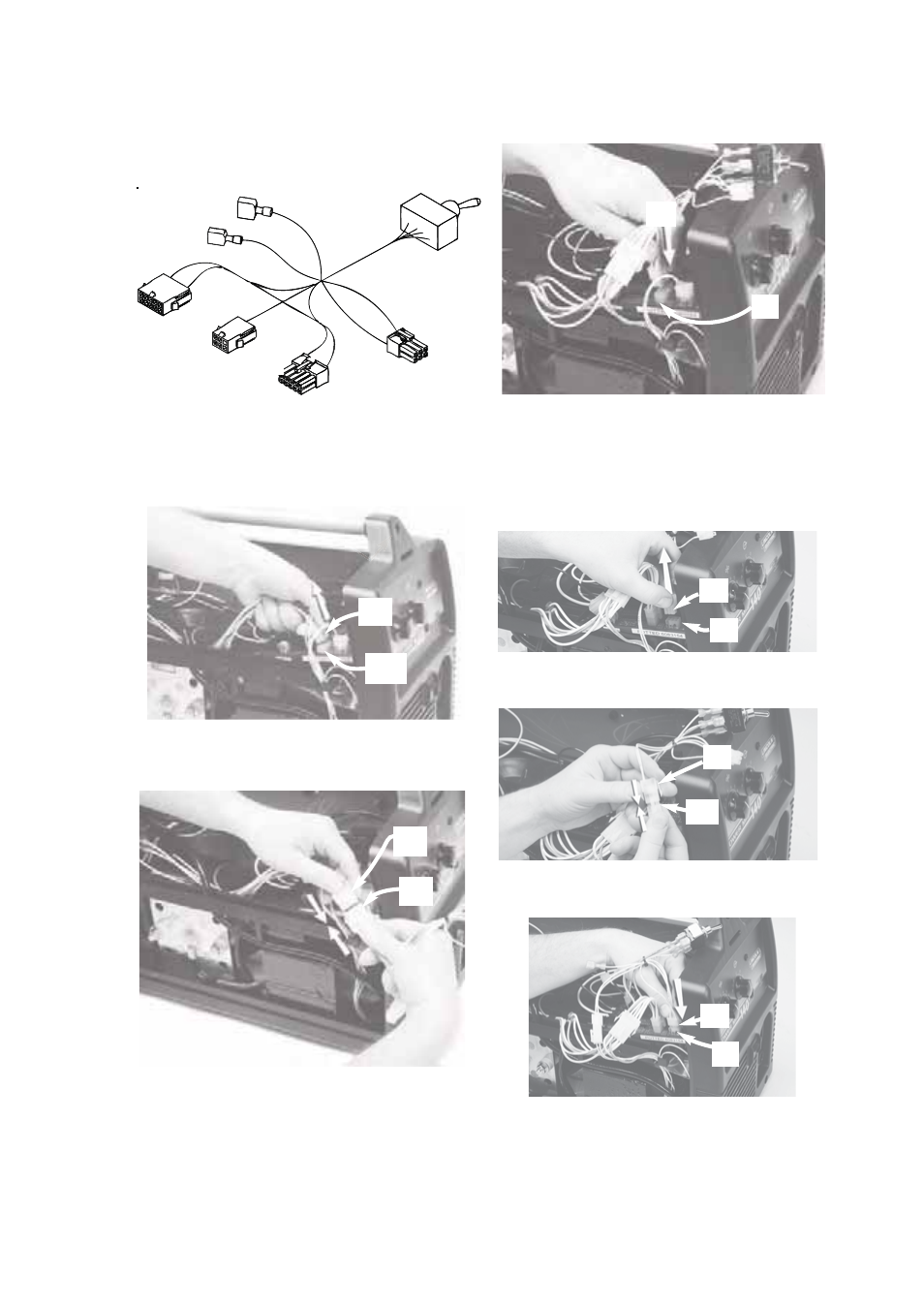

8. Harnais d'adapteur. Chacun des 6 rac-
cordements montrés est employé, et cha-
cun est unique. (opérez comme suit)
9.A. Enlevez P3 (10-goupille) du panneau J3 (10-
goupille).
9.B. Reliez P3 (10-goupille) au harnais J7 (10-
goupille).
10. Reliez le harnais P7 (10-goupille) au
panneau J3 (10-goupille).
SI LA MACHINE N'A PAS FACULTATIF
POUR REPÈRER LE TEMPORISATEUR.
(11.A. PAR 11.D.)
11.A. Enlevez P5 (6-goupilles) du panneau J5 (6-
goupilles).
11.B. Reliez P5 (6-goupilles) au harnais J8 (6-
goupilles).
11.C. Reliez le harnais P8 (6-goupilles) au
panneau J5 (6-goupilles).
Toggle Switch P8 (6-pin) P7 (10-pin) J8 (6-pin) J7 (10-pin) 543A (Female) 544A (Male)
Toggle Switch
P8 (6-pin)
P7 (10-pin)
J8 (6-pin)
J7 (10-pin)
543A
(Female)
544A
(Male)
J3
P3
P3
J7
J3
P7
P5
J5
P5
J8
P8
J5
Interruptor a palanca
(6-Goupilles)
(6-Goupilles)
(10-Goupilles)
(10-Goupilles)
(FEMELLE)
(MÂLE)
