INSTALLATION
A-13

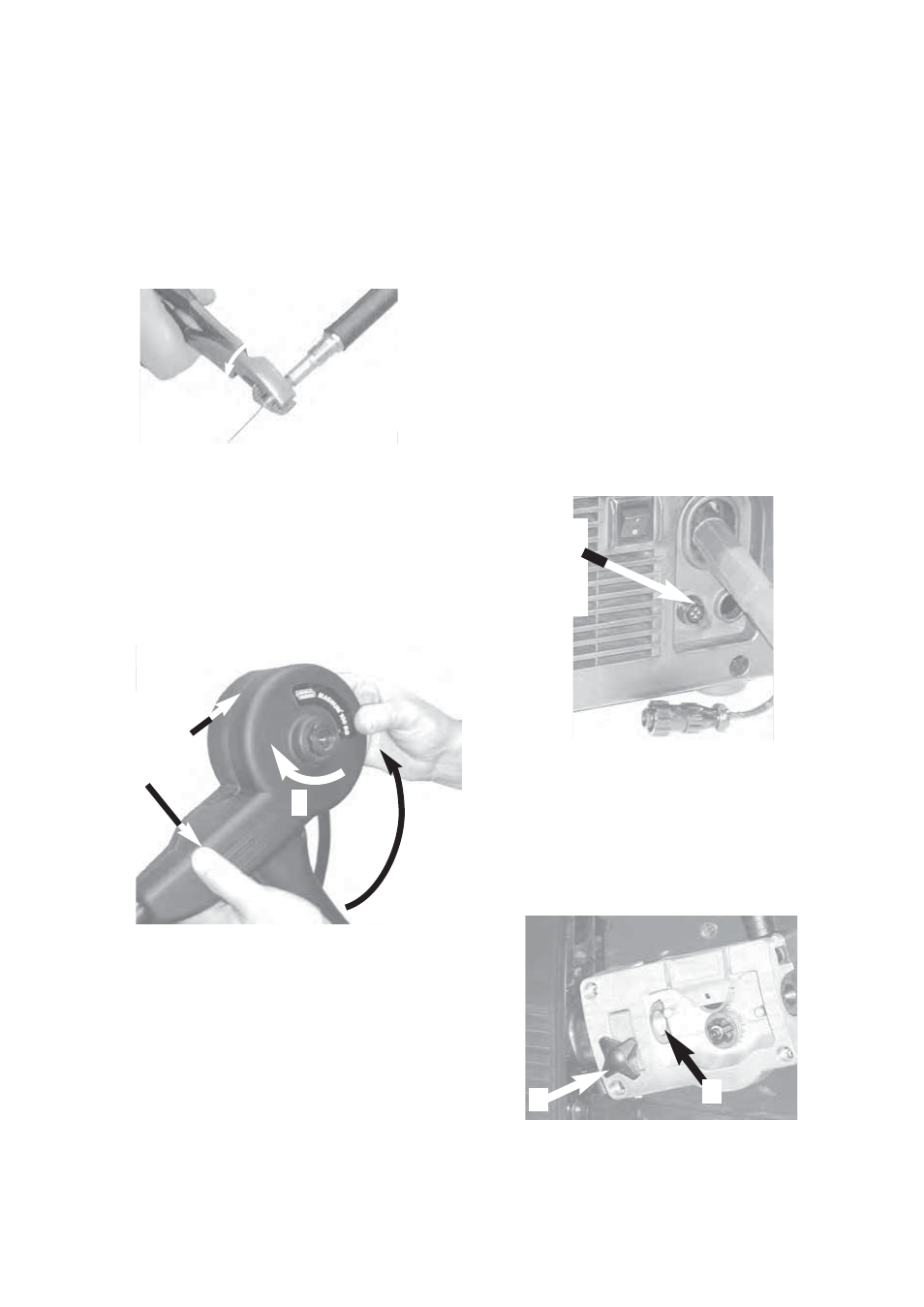

12. Couper lʼexcédent de fil à 1 ou 2
pouces du diffuseur de gaz. Installer
une pointe de contact de la bonne
taille et la serrer un peu plus fort que
sʼil était serré à la main. Installer le
cône de gaz et le serrer à la main.
FIGURE A.17
13. Réinstaller le couvercle de la bobine.
1 : mettre la lame du couvercle en
place au niveau de la flèche et tenir
avec le pouce. 2 : faire osciller le cou-
vercle pour le fermer. 3 : serrer le bou-
ton de verrouillage à la main. 4 : véri-
fier que lʼajustement soit uniforme tout
autour du couvercle.
FIGURE A.18
CONNEXION DU PISTOLET SUR LA
SOUDEUSE
1. Débrancher la puissance dʼentrée vers
la machine.
2. Vérifier que le bouton de verrouillage
du pistolet soit desserré. (Voir la Figure
20).
3. Insérer complètement la connexion du
câble du pistolet (alimentation de la
puissance de soudage et du gaz) dans
la machine. Remarquer que la clavette
maîtresse du connecteur P6 se trouve
au niveau de la flèche.
FIGURE A.19
4. Vérifier que lʼextrémité du connecteur du
câble se trouve à niveau avec lʼisolant
au point A. Serrer le bouton de verrouil-
lage (B) sur le connecteur du câble.
FIGURE A.20
1
2
3
4
Clavette du
Connecteur
P6
B
A
