INSTALLATION
A-8
11.D. Paire assemblée par trouvaille de
bornes de machine (fils 543A et
544A) et de débranchement. Passez
à l'étape 13.
SI LA MACHINE A FACULTATIF POUR
REPÈRER LE TEMPORISATEUR. (12.A. PAR
12.D.)

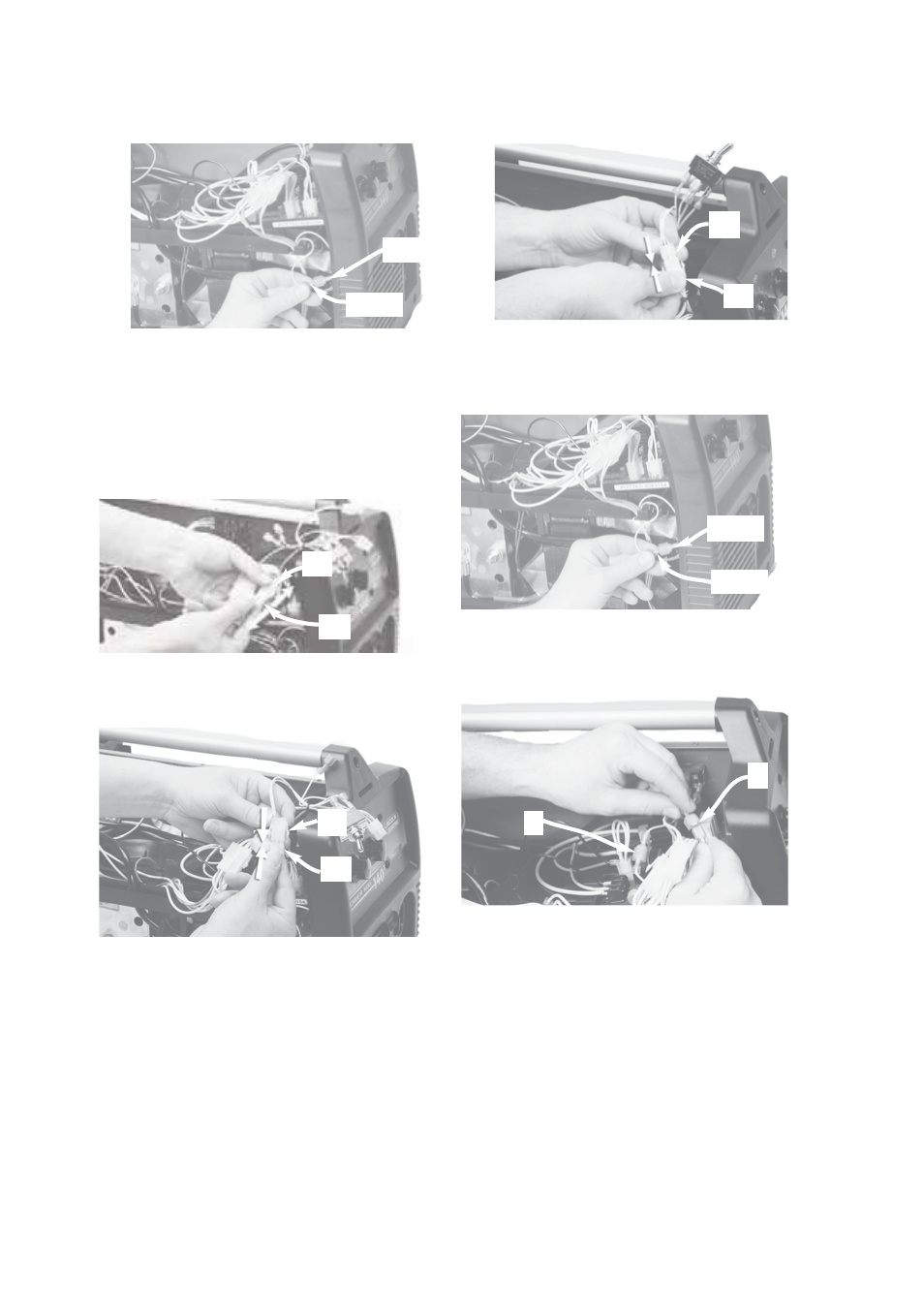

12.A. Enlevez P5 (6-goupilles) du har-
nais J9 (6-goupilles) de temporisa-
teur de tache.
12.B. Reliez P5 (6-goupilles) au harnais
J8 (6-goupilles) d'adapteur.
12.C. Reliez le harnais P8 (6-goupilles)
d'adapteur au harnais J9 (6-
goupilles) de temporisateur de
tache.
12.D. Paire assemblée par trouvaille de
bornes de machine (fils 543A et
544A) et de débranchement.
13. Reliez les bornes :
(A) Relient le mâle de machine (fil
543A) à la femelle de harnais
d'adapteur (fil 543A).
(B) Relient la femelle de machine (fil
544A) au mâle de harnais d'adap-
teur (fil 544A).
14. Assurez-vous que les étiquettes de
fermeture sur tous les connecteurs
sont verrouillées fermées.
543A
544A
J9
P5
P5
J8
J9
P8
543A
544A
A
B
