INSTALACIÓN

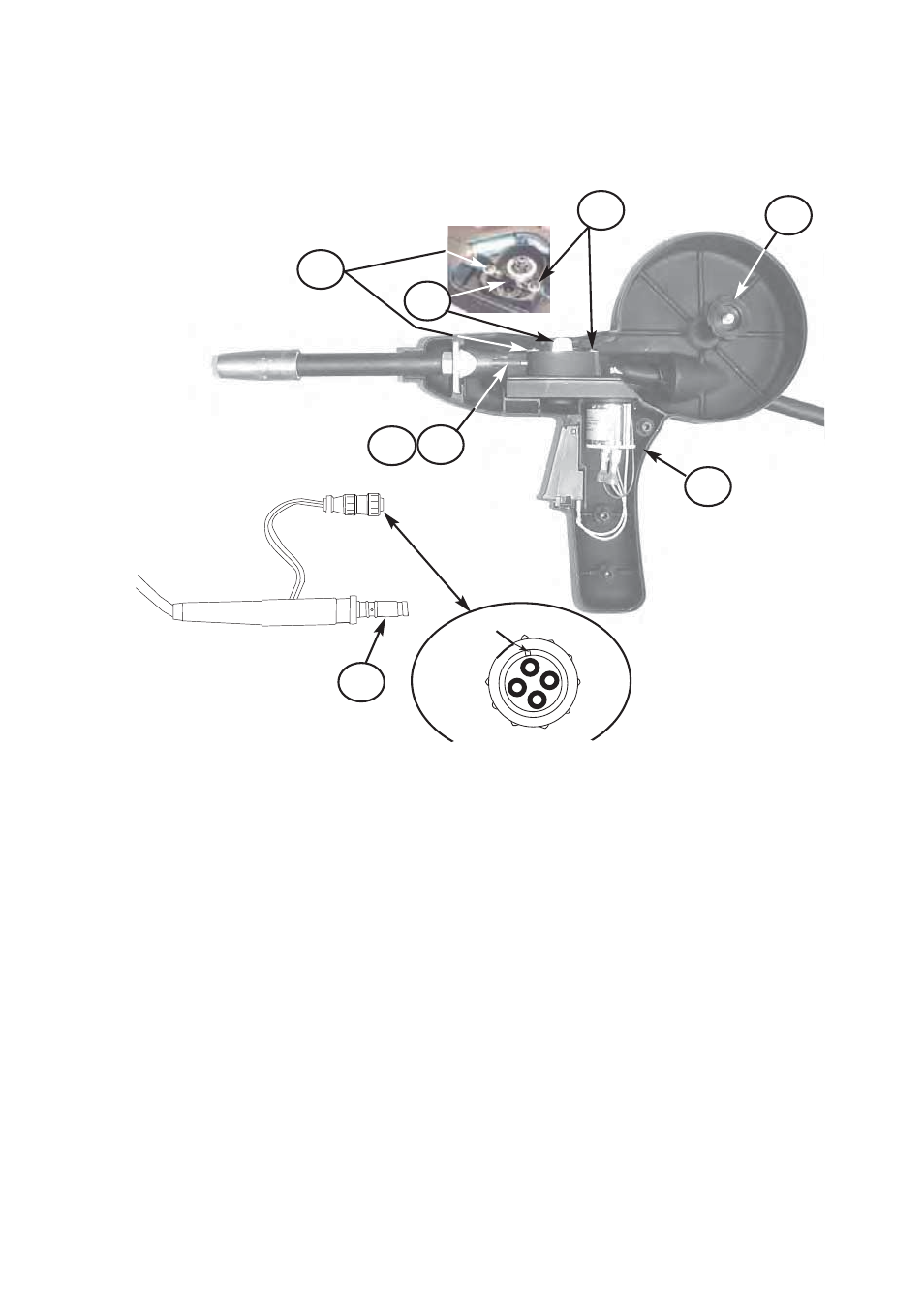

ASSEMBLY OF ITEMS INSIDE THE MAGNUM ® SPOOL GUN
FIGURA A.3
A-3
VISTA SUPERIOR
Cubierta del carrete y
manija izquierda
removida
Conexiones de la Máquina
1
2
4
3
P6 CONNECTOR PINOUT
MASTER KEY
6
9
7
8 1
1. El Ensamble de la Guía alimenta todos los
alambres especificados.
2. Rodillo Impulsor: Alimenta todos los alam-
bres especificados.
3. Ensamble de Rodillo de Presión:
Configuración de tensión no ajustable
para todos los alambres especificados
4. Guía de Alambre de Entrada: Altamente
resistente al desgaste.
5. Cables de Control del Conector P6:
Alimentación del Motor y Gatillo. (para
mayores detalles, vea la Sección de
Mantenimiento )
6. Conexión de la Potencia de Soldadura y
Gas Protector (Sellada con 2 anillos O).
7. Perilla de Aseguramiento: Retiene inde-
pendientemente el carrete de alambre en
el eje.
8. Ensamble de la Guía: Incluye un sello de
gas con el conector del cable y es la guía
de alambre de salida.
9. Sólo 4 subensambles: tubo de la pistola;
cable; mecanismo de alimentación; gatillo.
10. El resorte cónico (no se muestra) sirve
como el freno del carrete (use única-
mente con aleación de aluminio 5356).
4
3
2
LLAVE
MAESTRA
PINES
DEL CONECTOR P6
