MANTENIMIENTO
D-4
4. Obtenga un nuevo tubo de pistola de reemplazo
(si es necesario). Remueva la tuerca del tubo
de pistola anterior e instálela en el nuevo tubo
de la pistola. La tuerca deberá roscarse total-
mente con los dedos contra el tubo aislador.
5. Deslice las roscas externas del tubo a través de
la placa de montaje del tubo de la pistola, y
atornille el tubo de la pistola a mano en el
conector del cable hasta que la tuerca jale la
placa de montaje contra el conector.
6. Apriete la tuerca y placa de montaje al conector
con la Llave Dinamométrica de 10 a 12 pies-
libras.
7. Reensamble la pistola. Tenga cuidado de no
perforar ninguno de los cables entre las mitades
de la manija de la pistola.
REMOCIÓN E INSTALACIÓN DEL
ENSAMBLE DEL MECANISMO DE
ALIMENTACIÓN
1. No hay partes que necesiten servicio o man-
tenimiento dentro del mecanismo de ali-
mentación.
2. Remueva el ensamble de la guía de alambre
(Vea la Sección de Mantenimiento, figuras D.2 y
D.3).
3. Remueva el lado izquierdo de la manija.
4. Desconecte los cables negro y rojo del motor
de avance. Tenga cuidado de evitar dañar las
partidas eléctricas de encendido rápido.
5. Deslice el mecanismo de alimentación fuera de
la mitad derecha de la manija.
6. Cuando reinstale el mecanismo de ali-
mentación, observe que haya la conexión de
cables de motor adecuada de la figura.
Reconecte el cable de motor rojo a la terminal
positiva (+), marcada con el punto rojo como
indica la flecha. Reconecte el cable negro a la
otra terminal del motor. (Vea la figura D.11)

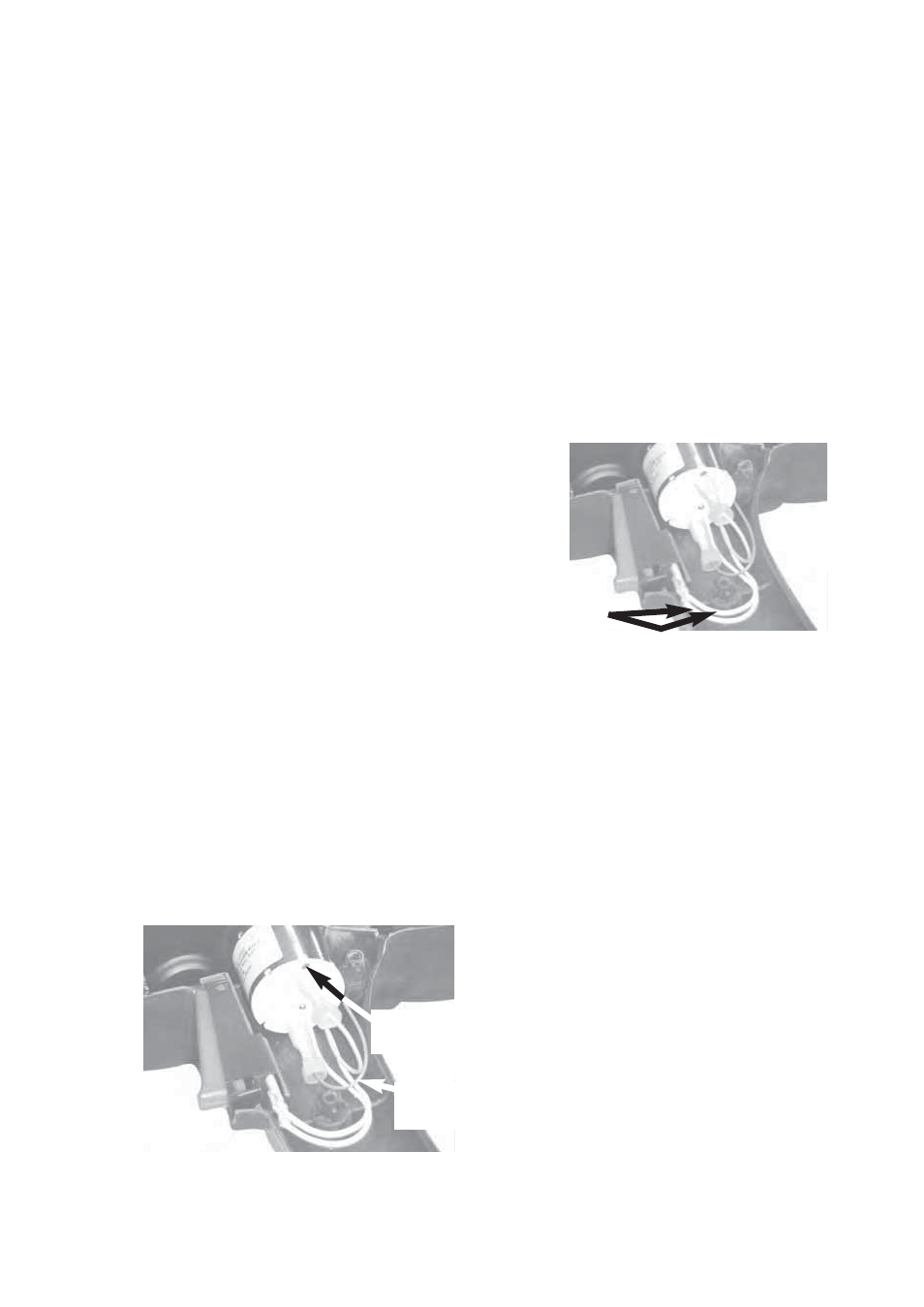

FIGURA D.11
7. Reensamble la pistola. Tenga cuidado de no
perforar ningún cable entre las mitades de la
manija de la pistola.
REEMPLAZO DEL ENSAMBLE DEL
GATILLO
1. No hay partes que necesiten servicio o manten-
imiento dentro del gatillo.
2. Remueva la cubierta del carrete y lado izquierdo
de la manija.
3. Deslice el gatillo fuera de la mitad derecha de la
manija. Desconecte ambos cables blancos del
gatillo. Tenga cuidado de evitar dañar los cables
y terminales eléctricos . (Vea la Figura D.12)
FIGURA D.12
4. Conecte ambos cables blancos al nuevo gatillo.
Cualquier cable puede conectarse a cualquier
pin del gatillo (conexiones no polarizadas).
5. Deslice el nuevo gatillo en su lugar y reensam-
ble la pistola. Tenga cuidado de no perforar
ninguno de los cables entre las mitades de la
manija de la pistola.
REEMPLAZO DEL ENSAMBLE DEL
CABLE DE SOLDADURA
1. Generalmente, no hay partes que necesiten
servicio o mantenimiento, excepto ambos
anillos-o en el conector de alimentación y
gas de la máquina; estos sellos se pueden
reemplazar. Sin embargo, hay opciones:
• Cualquier daño a los cuatro cables de con-
trol AWG #22 en el extremo del cable de la
pistola de la máquina de soldadura (enchufe
P6) puede repararse sin remover o reem-
plazar todo este cable. Los cables pueden
empalmarse y soldarse juntos, y después
volverse aislar con tubería reductora de
calor. Vea la Tabla D.1 en la Sección de
Mantenimiento para una descripción de las
conexiones.
• De lo contrario, es posible reemplazar el cable
de pistola dañado .
Cables blancos
Terminal “+”
Punto rojo
Cable
negro
