NOTA: La instalación del interruptor de selector del pistola del arnés M21182 y del
carrete no se requiere para todas las máquinas. Si un interruptor del pistola del car-
rete se instala previamente en el compartimiento de la impulsión del alambre de la
máquina, después la SECCIÓN de la INSTALACIÓN del INTERRUPTOR de la IMPUL-
SIÓN SLECTOR del PISTOLA/del ALAMBRE del carrete puede ser desatendida.
INSTALACIÓN
A-6
ARMA DEL CARRETE /
INSTALACIÓN DEL INTERRUPTOR
DEL SELECTOR DE LA IMPULSIÓN
DEL ALAMBRE
1. Instale el arnés eléctrico del adaptador
M21182 que vino con el pistola del carrete
por las instrucciones siguientes.
La DESCARGA ELÉCTRICA
puede matar.
2. Desconecte la energía de entrada de la
máquina.
------------------------------------------------------------

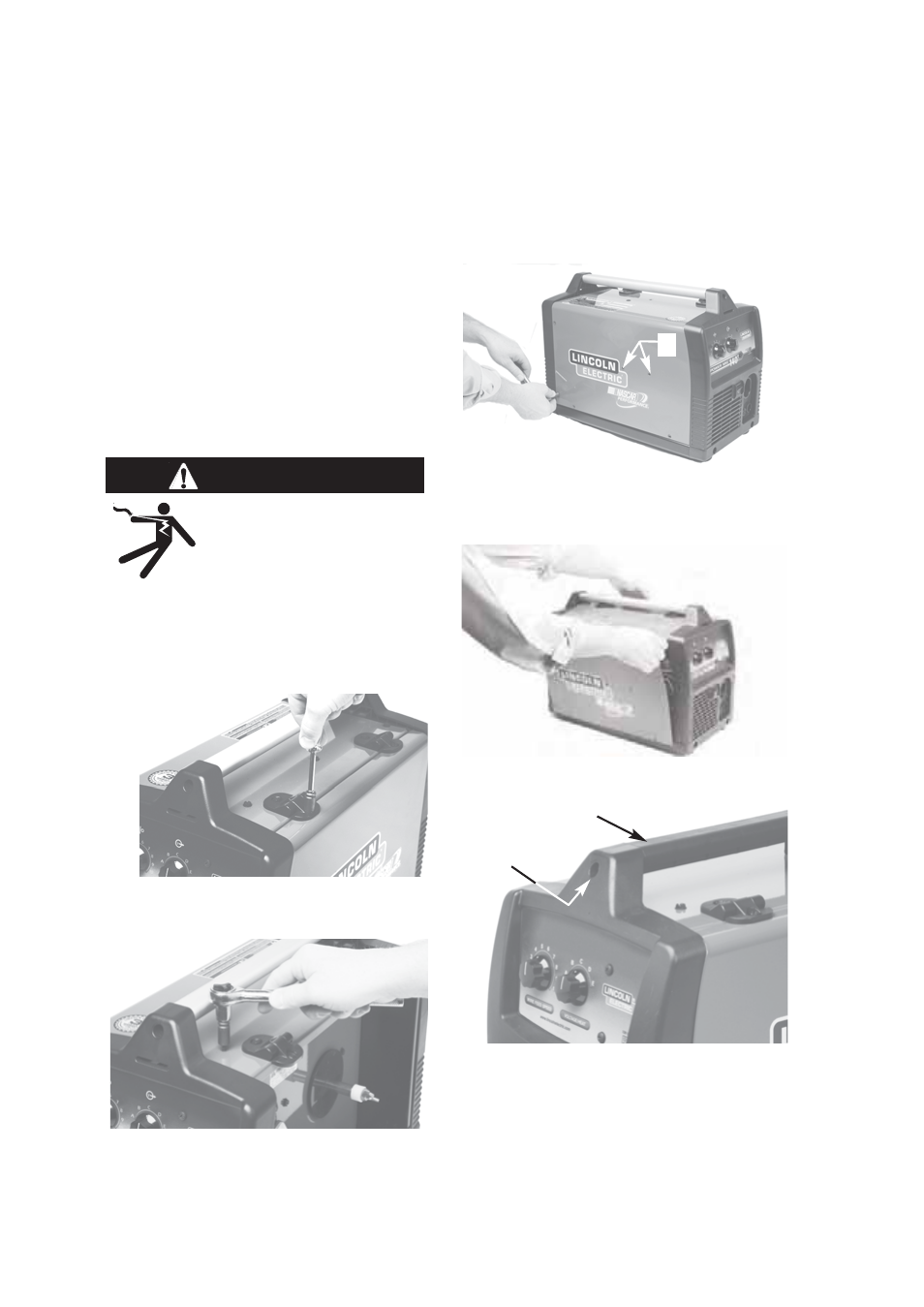

ABRA LA MÁQUINA
3. Quite dos tornillos de la bisagra de la tuer-
ca hexagonal del 5/16"de puerta.
4. Quite diez tornillos de la tuerca hexagonal
del 5/16"de la cubierta.
5. Quite los tornillos de la cubierta. (A) es la
localización de dos tornillos el 3/4"largos.
6. Quite la cubierta.
7. Si la máquina tiene una manija plástica
(A), entonces quite el tornillo (B).
ADVERTENCIA
A
A
B
