INSTALLATION
A-3
ENSEMBLE DES COMPOSANTS A LʼINTÉRIEUR DU PISTOLET À BOBINE MAGNUM
1. LʼEnsemble de la Bande de Remplissage alimente
tous les fils spécifiés.
2. Rouleau Conducteur : ce Rouleau conducteur ali-
mente tous les fils spécifiés.
3. Ensemble du Cylindre dʼAppui : réglage de tension
non réglable pour tous les fils spécifiés.
4. Guide-fil Entrant : hautement résistant à lʼusure.
5. Fils de Contrôle du Connecteur P6 : Puissance du
Moteur et Gâchette. (Voir la Section dʼEntretien pour
plus de détails).
6. Branchement de la Puissance de Soudage et du
Gaz de protection (Scellés avec 2 joints toriques).
7. Bouton de Verrouillage : retient de façon indépen-
dante la bobine de fil sur lʼaxe.
8. Ensemble de la Bande de Remplissage : comprend
un joint à gaz avec le connecteur du câble et sert de
guide-fil sortant.
9. Uniquement 4 sous-ensembles : tube du pistolet,
câble, entraîneur de fil, gâchette.
10. Ressort conique (non illustré) servant de frein
de la bobine (utiliser uniquement avec lʼalliage
dʼaluminium 5356).

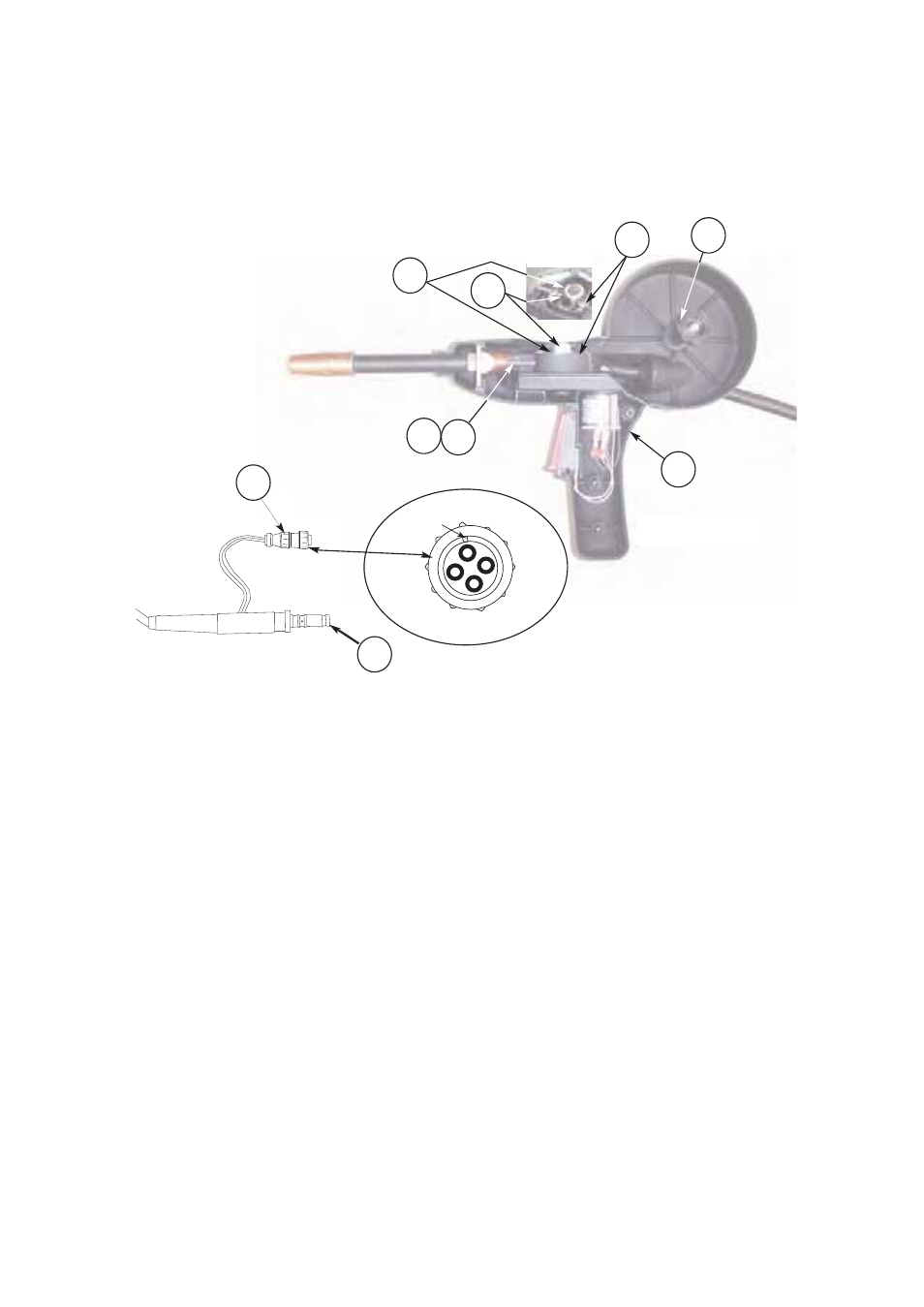

FIGURE A.3
2
1 8
9
3
4
7
Couvercle de la Bobine et
Poignée Gauche Retirés
VUE DU
DESSUS
1
2
4
3
P6 CONNECTOR PINOUT
5
Raccordements de la Machine
CLEF
MAITRESE
BROCHAGE
DU CONNECTEUR P6
6
