KINO-CV-D25501/N26001 SBC

Page 35

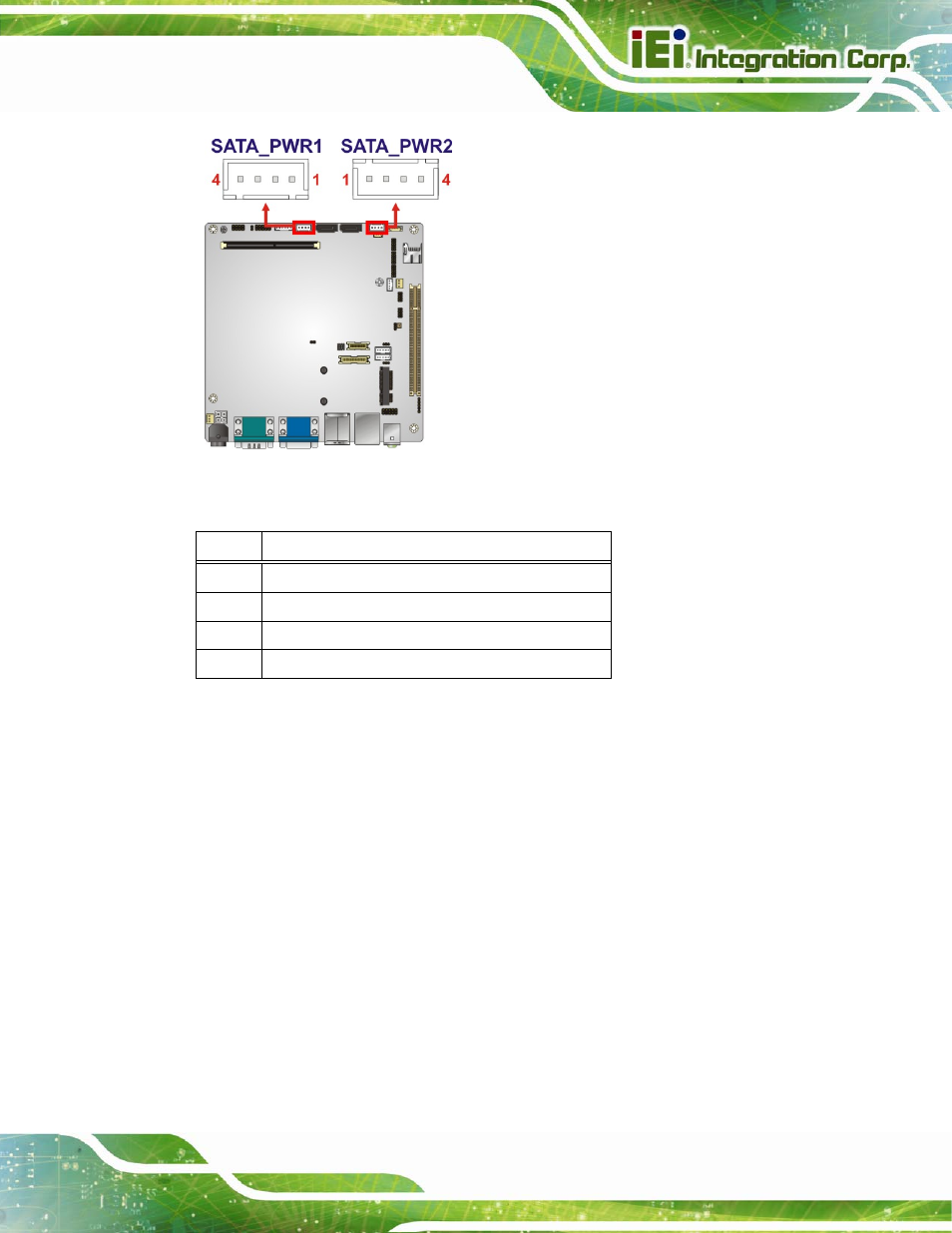

Figure 3-18: SATA Power Connector Locations

Pin Description

1 12V

2 GND

3 GND

4 5V

Table 3-19: SATA Power Connector Pinouts

3.2.18 SMBus Connector

CN Label:

SMBUS_1

CN Type:

4-pin wafer

CN Location:

See Figure 3-19

CN Pinouts:

See Table 3-20

The SMBus (System Management Bus) connector provides low-speed system

management communications.
