98
Pièces de rechange
Jeu de vannes
Diamètre Numéro de commande
15 011 134
20 011 171
25 160 737
32 011 208
40 011 209
50 216 431
65 241 777
Tab. 10 : Jeu de vannes avec joint PTFE
Jeu de joints pour presse-étoupe
Tige ∅ Diamètre
Taille de
l‘actionneur Numéro de
commande
10 15 - 40 9)
∅ 50
216 433
∅ 70
14 32 - 65
∅ 90
216 435
∅ 130
Tab. 11 : Jeu de joints pour presse-étoupe
9)
Impossible de remplacer le presse-étoupe de la broche DN 50 de
∅ 10.
13.2. Outils de montage
Clé de montage pour presse-étoupe
(Uniquement pour le démontage des presse-étoupe jusqu’en
janvier 2013)
Clé de montage
Diamètre Numéro de commande
Tige ∅ 10 mm 15 - 40 665 700
Tige ∅ 14 mm 32 - 65 665 701
Tab. 12 : Clé de montage

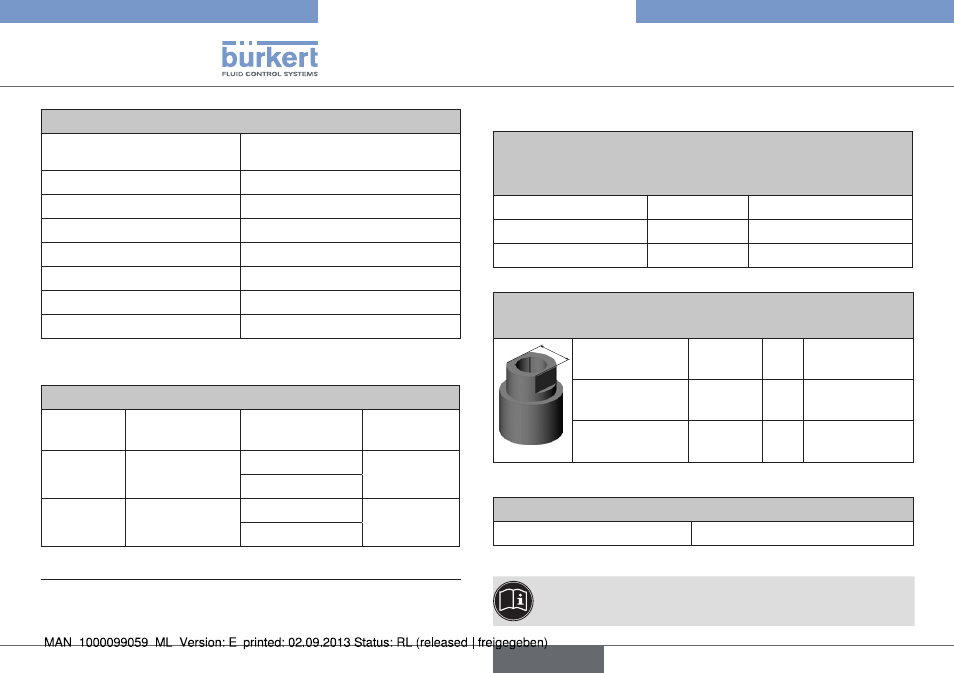

Clй а pipe modifiée pour presse-étoupe
(Etat de série à partir de janvier 2013)
SW Clй а pipe Diamètre SW Numéro de
commande
Tige ∅
10 mm 15 - 40 19 683 221
Tige ∅
14 mm 32 - 65 21 683 223
Tab. 13 : Clй а pipe modifiée
Clé spéciale pour la rotation de l'actionneur
Numéro de commande
665 702
Tab. 14 : Clé spéciale
Si vous avez des questions, veuillez contacter votre filiale de
distribution Bürkert.
Type 2100
français
