60
Wartung, Reinigung
GEFAHR!
Verletzungsgefahr durch Mediumsaustritt und
Druckentladung!
Der Ausbau eines Geräts, das unter Druck steht, ist wegen plötz-
licher Druckentladung oder Mediumsaustritt gefährlich.
• Vor dem Ausbau den Druck abschalten und Leitungen entlüften.
WARNUNG!
Verletzungsgefahr durch falsches Werkzeug!
Montagearbeiten mit ungeeignetem Werkzeug sind wegen der
möglichen Beschädigung des Geräts gefährlich.
• Zur Demontage des Antriebs vom Ventilgehäuse einen Gabel-
schlüssel, keinesfalls eine Rohrzange verwenden.
• Für den Austausch der Stopfbuchse speziellen Montageschlüssel
oder Steckschlüssel verwenden.
• Anziehdrehmomente beachten.
Für den Austausch der Stopfbuchse muss zunächst der Antrieb vom
Ventilgehäuse demontiert und der Pendelteller ausgebaut werden.
Antrieb vom Ventilgehäuse demontieren
→
Ventilgehäuse in eine Haltevorrichtung einspannen
(gilt nur für noch nicht eingebaute Ventile).
HINWEIS!
Beschädigung der Sitzdichtung bzw. der Sitzkontur!
• Das Ventil muss sich bei der Demontage des Antriebs in geöff-
neter Stellung befinden.
→
Bei Steuerfunktion A den Steuerluftanschluss 1 mit Druckluft
(5 bar) beaufschlagen: Ventil öffnet.
→
An der Schlüsselfläche des Nippels mit passendem Gabel-
schlüssel ansetzen.
→
Antrieb vom Ventilgehäuse abschrauben.
Antrieb
Nippel
Ventilgehäuse
Schlüsselfläche
für Gabelschlüssel
Steuerluftanschluss
SFA, SFB, SFI
Entlüftungsanschluss
SFA, SFB
Steuerluftanschluss
SFI
2
1

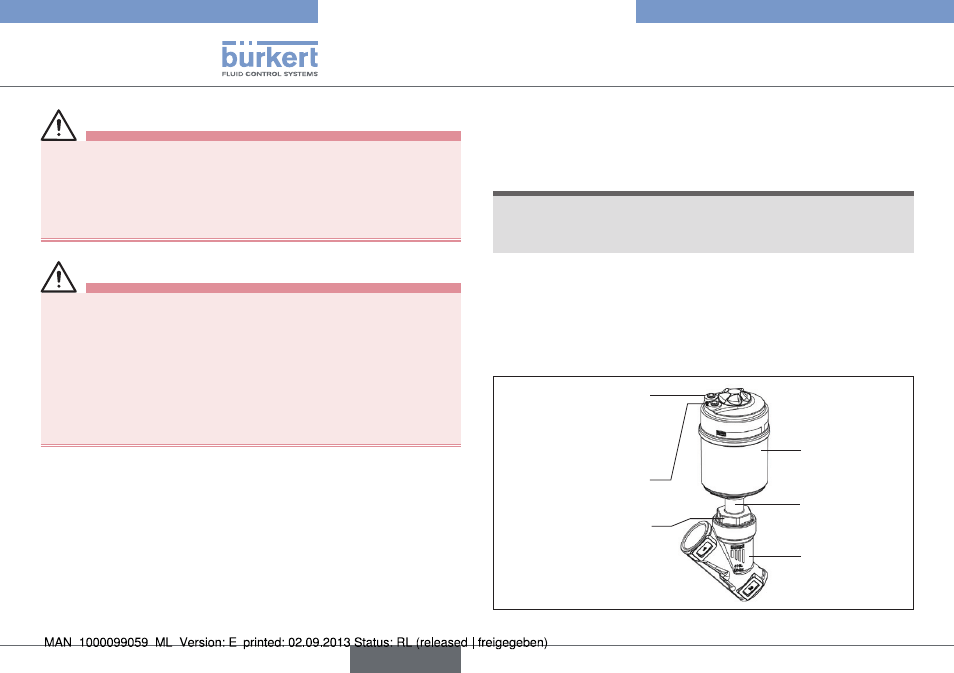

Bild 22: Teilebezeichnung
Typ 2100
