Aufbau und Funktion
6. AUFBAU UND FUNKTION
6.1. Aufbau
Das Schrägsitzventil besteht aus einem pneumatisch betätigten
Kolbenantrieb und einem 2/2-Wege-Ventilgehäuse.
Der Antrieb ist aus Polyphenylensulfid (PPS) gefertigt. Die bewährte,
selbstnachstellende Stopfbuchse gewährleistet hohe Dichtheit. Das
strömungsgünstige Ventilgehäuse aus Edelstahl ermöglicht hohe
Durchflusswerte.
Klarsichthaube mit Stellungsanzeige
Antriebsdeckel
Antriebsgehäuse
Schrägsitzgehäuse
Ziffern zur Kennzeichnung der
Durchflussrichtung

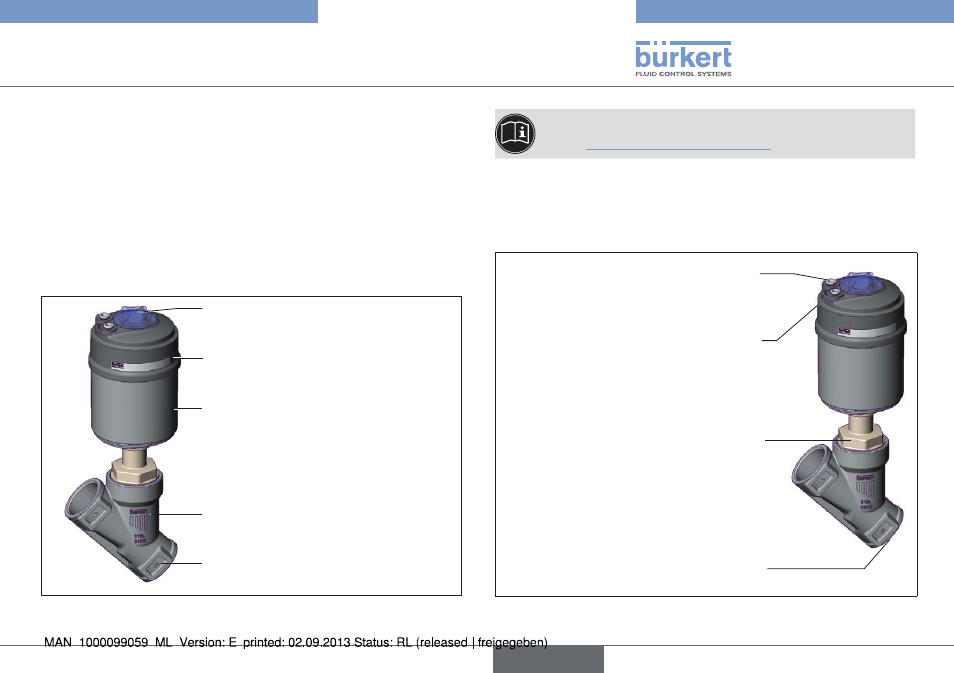

Bild 1: Schrägsitzventil Typ 2100, Aufbau und Beschreibung (1)
Die Beschreibung der Steuerfunktionen (SF) finden Sie in
Kapitel „6.2.1. Steuerfunktionen (SF)“
Entlüftungsanschluss für SFA, SFB
Steuerluftanschluss für SFI
Steuerluftanschluss für SFA, SFB, SFI
Schnittstelle Antrieb/Gehäuse
mit Schlüsselfläche
Leitungsanschluss
2
1
Bild 2: Schrägsitzventil Typ 2100, Aufbau und Beschreibung (2)
