Maintenance, nettoyage
Remplacer le presse-étoupe
Clé de montage
Presse-étoupe
Guidage de tige
Tige
Tube presse-étoupe
Etat de série
jusqu’en janvier
2013

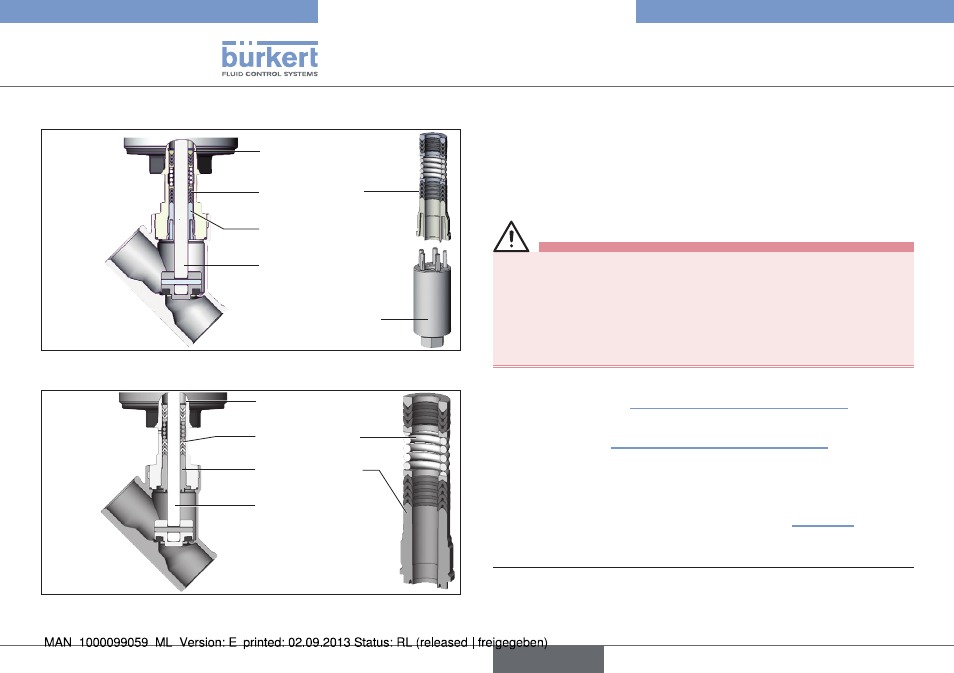

Fig. 25 : Remplacement du presse-étoupe (état de série jusqu’en
janvier 2013)
Presse-étoupe
Guidage de tige
Tige
Tube presse-étoupe
Etat de série
à partir de
janvier 2013
Fig. 26 : Remplacement du presse-étoupe (état de série à partir de
janvier 2013)
Etat de série jusqu’en janvier 2013
→
Dévisser le guidage de tige à l’aide d’un outil de montage et
d’une clé plate.
Etat de série à partir de janvier 2013
→
Dévisser le guidage de tige à l’aide d’une clй а pipe modifiée
7)
.
AVERTISSEMENT !
Risque de blessures dы а l'éjection de pièces.
Lorsque l'ouverture de tige est libre et la pression est appliquée au
raccord d'air de pilotage, les pièces détachées du presse-étoupe
sortent à une vitesse non définie.
• Avant d'appliquer l'air de pilotage, sécurisez l'environnement de
l'ouverture de sortie (par ex. posez la tige sur un support solide).
→
Avec la fonction A et I raccord d'air de pilotage 1 une pression
de 6 - 8 bars (voir « Fig. 23 : Désignation des pièces »).
→
Avec la fonction B raccord d'air de pilotage 2 une pression de
6 - 8 bars (voir « Fig. 23 : Désignation des pièces »).
→
Lubrifier les pièces détachées du nouveau presse-étoupe du
lubrifiant fourni.
→
Positionner les pièces détachées dans le sens et l'ordre indiqués
sur la tige (comme cela est représenté sur la « Fig. 27 »).
7)
L’outil de montage ou la clй а pipe modifiée est disponible
auprès de votre filiale de distribution Bürkert..
