Technische Daten
Erforderlicher Mindeststeuerdruck in Abhängigkeit vom
Mediumsdruck

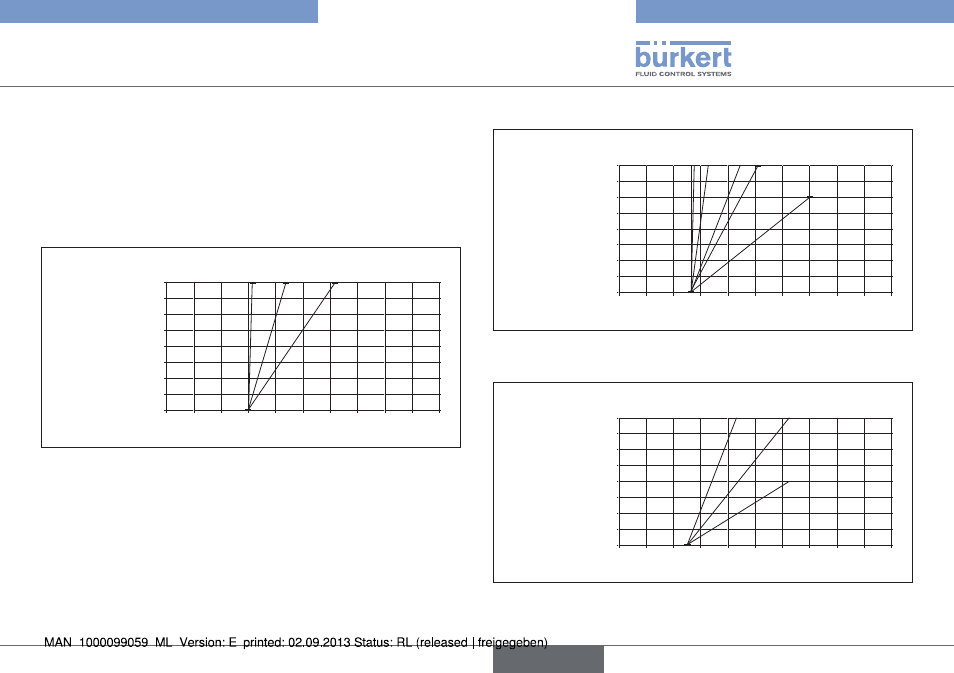

In den nachfolgenden Diagrammen ist für die Steuerfunktionen A,
B und I der erforderliche Mindeststeuerdruck in Abhängigkeit vom
Mediumsdruck dargestellt.
Steuerfunktion A, Anströmung über Sitz
Steuerdruck [bar]
Mediumsdruck
[bar]
ø 50
SFA über Sitz
0 1 2 3 4 5 6 7 8 9 10
0
2
4
6
8
10
12
14
16
DN15 DN20 DN25
Bild 6: Druckdiagramm, Antrieb ø 50 mm, Steuerfunktion A,
Anströmung über Sitz
Steuerdruck [bar]
Mediumsdruck
[bar]
ø 70
SFA über Sitz
0 1 2 3 4 5 6 7 8 9 10
0
2
4
6
8
10
12
14
16
DN15 DN20 DN25 DN32 DN40 DN50
Bild 7: Druckdiagramm, Antrieb ø 70 mm, Steuerfunktion A,
Anströmung über Sitz
Steuerdruck [bar]
Mediumsdruck
[bar]
ø 90
SFA über Sitz
0 1 2 3 4 5 6 7 8 9 10
0
2
4
6
8
10
12
14
16
DN40 DN50
DN65
Bild 8: Druckdiagramm, Antrieb ø 90 mm, Steuerfunktion A,
Anströmung über Sitz
