65
Ersatzteile
13.1. Ersatzteilsätze
Als Ersatzteilsätze für das Schrägsitzventil Typ 2100 sind erhältlich:
• Ventilsatz
besteht aus Pendelteller mit PTFE Dichtung, Steckstift und
Graphitdichtung.
• Dichtungssatz für Stopfbuchse
besteht aus den Einzelteilen des Stopfbuchse, Graphitdichtung
und Schmierstoff
(der modifizierte Steckschlüssel ist nicht im Dichtungssatz
enthalten).
Ventilsatz
1
2
3
4
1 Graphitdichtung
2 Pendelteller
3 Steckstift
4 Dichtungssatz für
Stopfbuchse

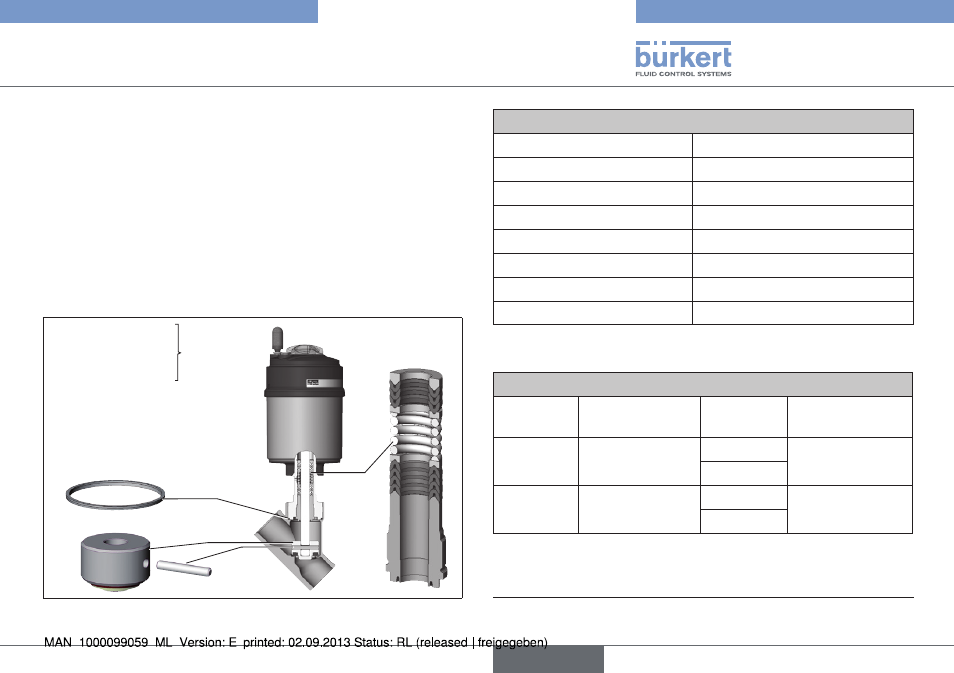

Bild 28: Ersatzteile
Ventilsatz
DN
Bestellnummer
15 011 134
20 011 171
25 160 737
32 011 208
40 011 209
50 216 431
65 241 777
Tab. 9: Ventilsatz mit PTFE Dichtung
Dichtungssatz für Stopfbuchse
Spindel ∅ DN
Antriebs-
größe
Bestellnummer
10 15 - 40 9)
∅ 50
216 433
∅ 70
14 32 - 65
∅ 90
216 435
∅ 130
Tab. 10: Dichtungssatz für Stopfbuchse
9)
Austausch der Stopfbuchse für DN50 Spindel ∅10 nicht möglich.
Typ 2100
deutsch
