Structure et mode de fonctionnement
6. STRUCTURE ET MODE DE
FONCTIONNEMENT
6.1. Structure
La vanne à siège incliné est composée d’un actionneur par piston à
commande pneumatique et d’un corps de vanne 2/2.
L’actionneur est fabriqué en sulfure de polyphénylène (PPS). Le
presse-étoupe à réglage automatique qui a fait ses preuves garantit
une grande étanchéité. Le corps de vanne en acier inoxydable, favo-
rable au débit, permet des valeurs de débit élevées.
Capot transparent avec indicateur de
position
Couvercle d’actionneur
Corps de l’actionneur
Corps à tête incliné
Chiffres d’identification du sens
du débit

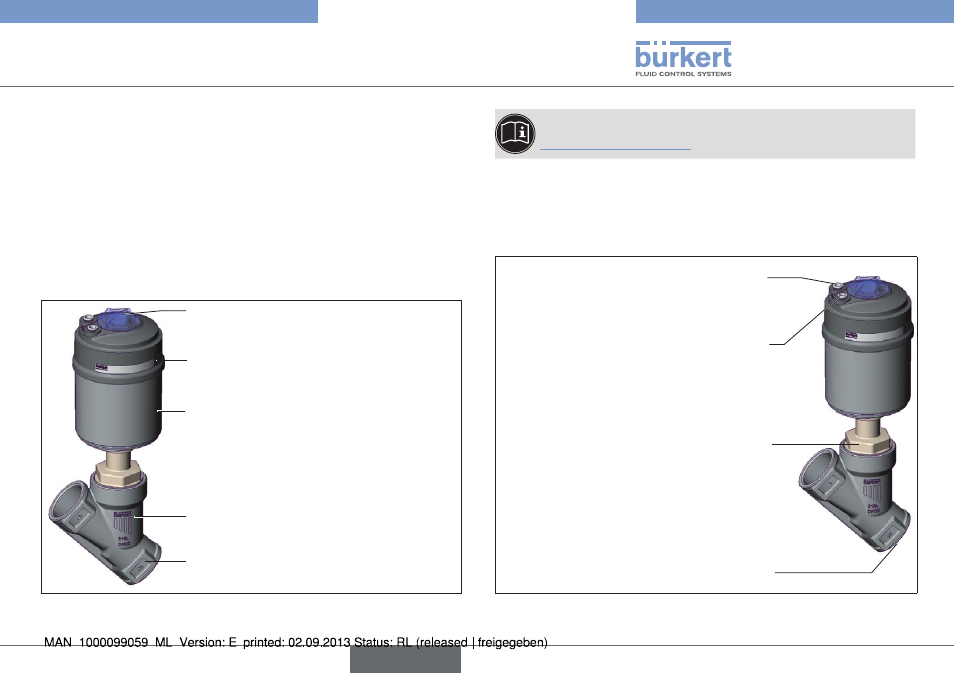

Fig. 1 : Vanne à siège incliné, type 2100, structure et description
(1)
Vous trouvez la description de la fonction (CF) au chapitre
« 6.2.1. Fonctions (CF) »
Raccord de purge d’air pour CFA, CFB
Raccord d’air de pilotage pour CFI
Raccord d’air de pilotage pour
CFA, CFB, CFI
Interface actionneur / corps
avec méplat
Raccordement
2
1
Fig. 2 : Vanne à siège incliné, type 2100, structure et description
(2)
