Aufbau und Funktion
6.2.2. Anströmung unter Sitz
Je nach Ausführung wird das Ventil mit Federkraft (Steuerfunktion A,
SFA) oder mit Steuerdruck (Steuerfunktion B bzw. I, SFB bzw. SFI)
gegen den Mediumsstrom geschlossen.
Da unter dem Pendelteller der Mediumsdruck ansteht, trägt dieser
zur Öffnung des Ventils bei.
WARNUNG!
Sitzundichtheit bei zu geringem Mindeststeuerdruck oder zu
hohem Mediumsdruck!
Ein zu geringer Mindeststeuerdruck bei SFB und SFI oder das
Überschreiten des zulässigen Mediumsdrucks kann zu Undichtigkeit
am Sitz führen.
• Mindeststeuerdruck einhalten
• Mediumsdruck nicht überschreiten
• Siehe Kapitel „7.4.2. Druckbereiche“.
SFA SFB /
SFI

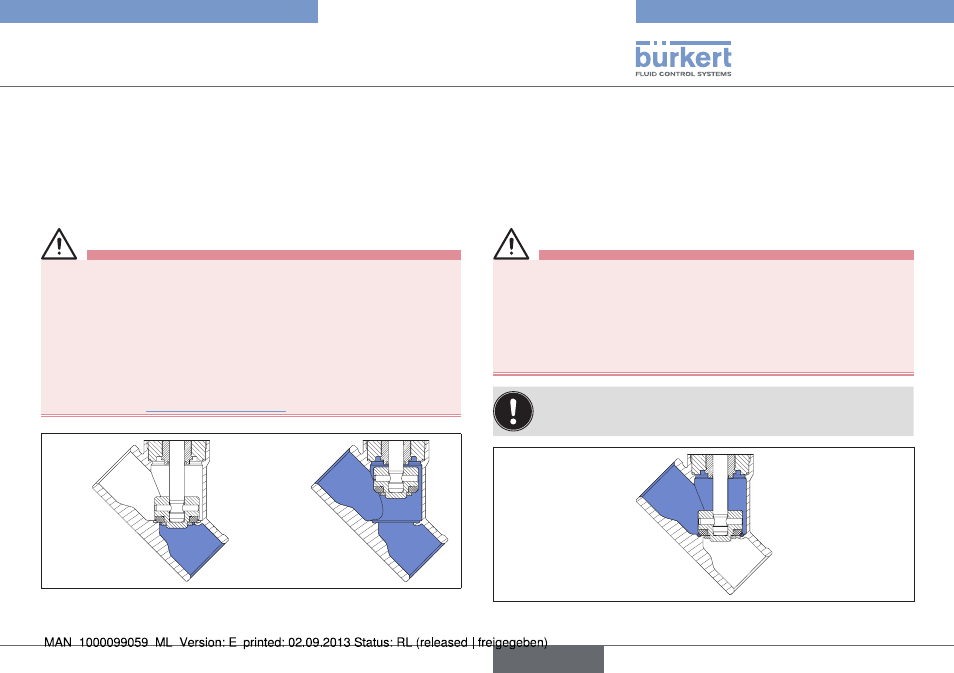

Bild 3: Anströmung unter Sitz
(Ruhe auf/zu, gegen Medium schließend)
6.2.3. Anströmung über Sitz
Das Ventil wird durch Federkraft (Steuerfunktion A, SFA) mit dem
Mediumsstrom geschlossen. Da der Mediumsdruck über dem Pen-
delteller ansteht, unterstützt er den Schließvorgang des Ventils und
trägt zusätzlich zum Abdichten des Ventilsitzes bei.
Das Öffnen des Ventils erfolgt durch den Steuerdruck.
WARNUNG!
Verletzungsgefahr durch Schließschlag!
Ein Schließschlag könnte zum Bersten von Leitungen und Gerät führen.
Wegen Schließschlaggefahr dürfen Ventile mit Anströmung über
Sitz nicht für flüssige Medien eingesetzt werden.
• Für den Betrieb des Geräts die Art der Anströmung und die Art
des Mediums beachten.
Um ein vollständiges Öffnen zu gewährleisten, muss der
Mindeststeuerdruck eingesetzt werden!
Bild 4: Anströmung über Sitz (Ruhe zu, mit Medium schließend)
