57
Wartung, Reinigung
11.3. Austausch Verschleißteile
11.3.1. Austausch des Ventilsatzes
Der Ventilsatz besteht aus
• Pendelteller mit Dichtung
• Steckstift
• Graphitdichtung
Für den Austausch des Ventilsatzes muss zunächst der Antrieb vom
Ventilgehäuse demontiert werden.
GEFAHR!
Verletzungsgefahr durch Mediumsaustritt und
Druckentladung!
Der Ausbau eines Geräts, das unter Druck steht, ist wegen plötz-
licher Druckentladung oder Mediumsaustritt gefährlich.
• Vor dem Ausbau den Druck abschalten und Leitungen entlüften.
WARNUNG!
Verletzungsgefahr durch falsches Werkzeug!
Montagearbeiten mit ungeeignetem Werkzeug sind wegen der
möglichen Beschädigung des Geräts gefährlich.
• Zur Demontage des Antriebs vom Ventilgehäuse einen Gabel-
schlüssel, keinesfalls eine Rohrzange verwenden.
Antrieb vom Ventilgehäuse demontieren:
→
Ventilgehäuse in eine Haltevorrichtung einspannen
(gilt nur für noch nicht eingebaute Ventile).
HINWEIS!
Beschädigung der Sitzdichtung bzw. der Sitzkontur!
• Das Ventil muss sich bei der Demontage des Antriebs in geöff-
neter Stellung befinden.
→
Bei Steuerfunktion A den Steuerluftanschluss 1 mit Druckluft
(5 bar) beaufschlagen: Ventil öffnet.
→
An der Schlüsselfläche des Nippels mit passendem Gabel-
schlüssel ansetzen.
→
Antrieb vom Ventilgehäuse abschrauben.
Antrieb
Nippel
Ventilgehäuse
Schlüsselfläche
für Gabelschlüssel
Steuerluftanschluss
SFA, SFB, SFI
Entlüftungsanschluss
SFA, SFB
Steuerluftanschluss
SFI
2
1

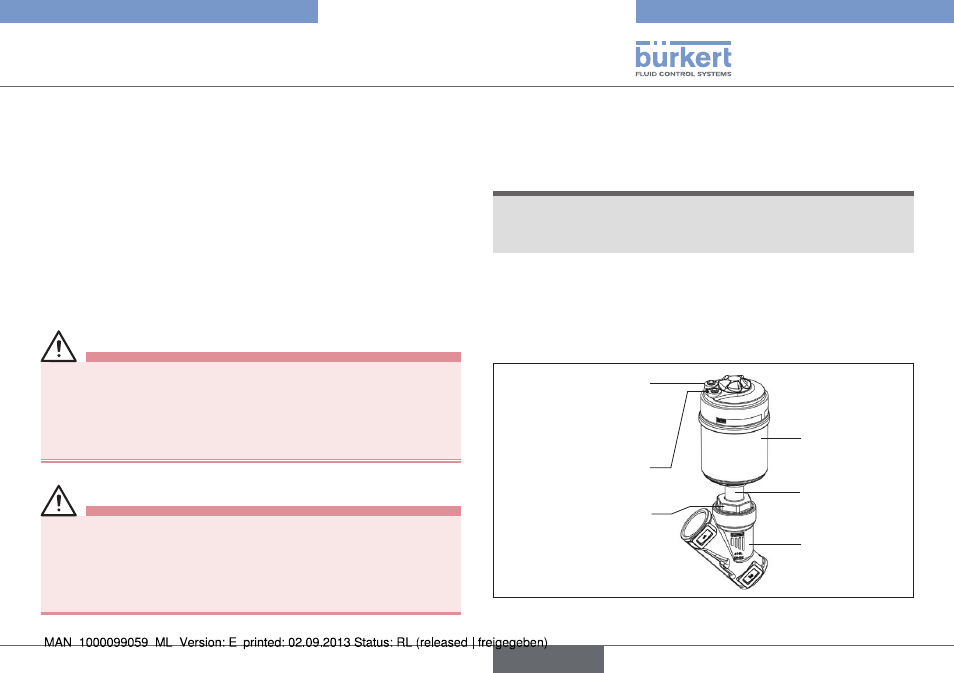

Bild 19: Teilebezeichnung
Typ 2100
