Montage
8.3.3. Drehen des Antriebs
Die Position der Anschlüsse kann durch Verdrehen des Antriebs um
360° stufenlos ausgerichtet werden.
HINWEIS!
Beschädigung der Sitzdichtung bzw. der Sitzkontur!
• Das Ventil muss sich bei beim Drehen des Antriebs in geöffne-
ter Stellung befinden.
Vorgehensweise:
→
Das Ventilgehäuse in eine Haltevorrichtung einspannen
(gilt nur für noch nicht eingebaute Ventile).
→
Bei Steuerfunktion A den Steuerluftanschluss 1 mit Druckluft
(5 bar) beaufschlagen: Ventil öffnet.
→
An der Schlüsselfläche des Nippels mit passendem Gabel-
schlüssel gegenhalten.
→
Antrieb mit Sechskantkontur:
Passender Gabelschlüssel am Sechskant des Antriebs ansetzen.
→
Antrieb ohne Sechskantkontur:
Spezialschlüssel
6) genau an der Unterseite des Antriebs
einpassen.
6)
Der Spezialschlüssel (665 702) ist über Ihre Bürkert-
Vertriebsniederlassung erhältlich.
WARNUNG!
Verletzungsgefahr durch Mediumsaustritt und Druckentladung!
Bei falscher Drehrichtung kann sich die Gehäuseschnittstelle lösen.
• Den Antrieb nur im vorgegebenen Richtungssinn drehen
(siehe „Bild 16“)!
→
Antrieb mit Sechskantkontur:
Durch Drehen gegen den Uhrzeigersinn (von unten gesehen)
den Antrieb in die gewünschte Position bringen.
→
Antrieb ohne Sechskantkontur:
Durch Drehen im Uhrzeigersinn (von unten gesehen) den Antrieb
in die gewünschte Position bringen.
Gabelschlüssel
mit Sechskantkontur
Spezialschlüssel
ohne Sechskantkontur

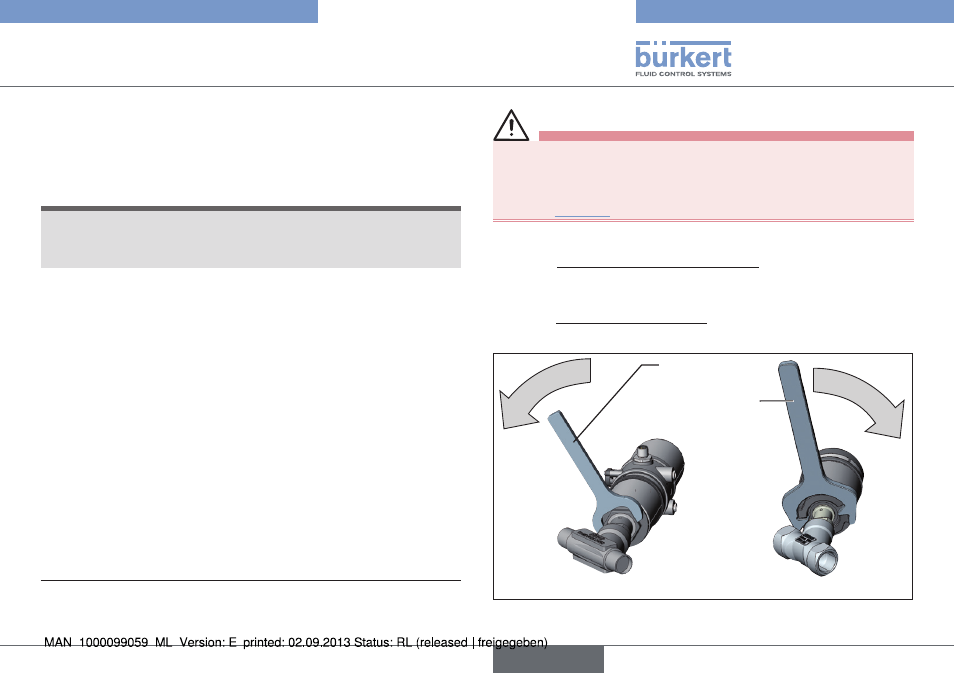

Bild 16: Drehen mit Gabelschlüssel / Spezialschlüssel
