Aufbau und Funktion
6.2. Funktion
Je nach Ausführung wird der Sitz des Ventils mit oder gegen den
Mediumsstrom geschlossen.
Federkraft (SFA) oder pneumatischer Steuerdruck (SFB und SFI)
erzeugen die Schließkraft auf den Pendelteller. Über eine Spindel,
die mit dem Antriebskolben verbunden ist, wird die Kraft übertragen.

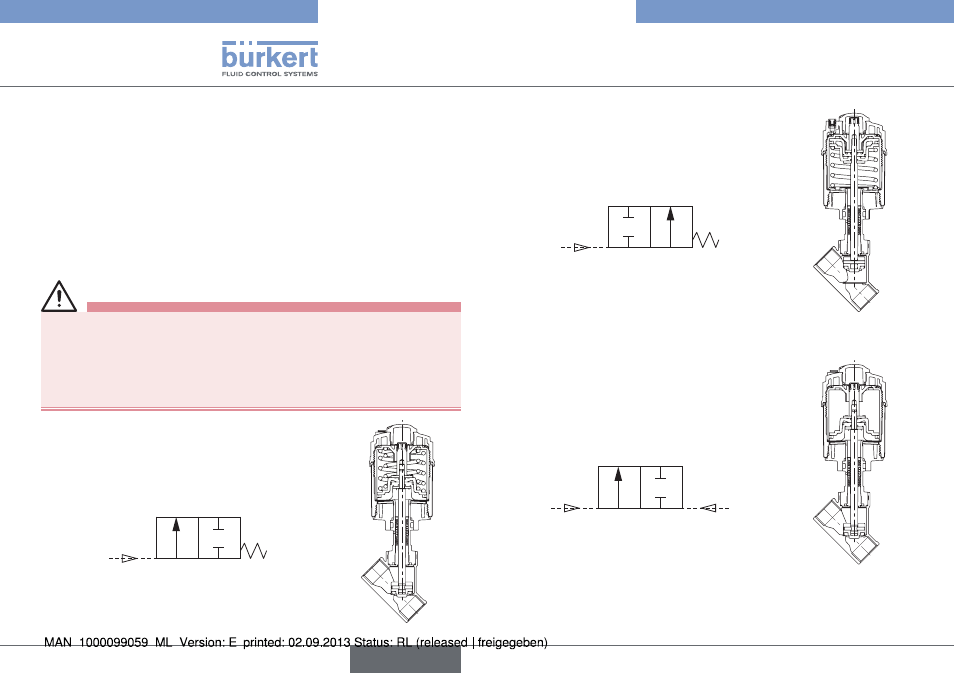

6.2.1. Steuerfunktionen (SF)
WARNUNG!
Bei Steuerfunktion I – Gefahr bei Steuerdruckausfall!
Bei Steuerfunktion I erfolgt die Ansteuerung und Rückstellung
pneumatisch. Bei Druckausfall wird keine definierte Position erreicht.
• Für einen kontrollierten Wiederanlauf das Gerät zunächst mit
Steuerdruck beaufschlagen, danach erst das Medium aufschalten.
Steuerfunktion A (SFA)
In Ruhestellung durch Federkraft geschlossen
1(P)
2(A)
Steuerfunktion B (SFB)
In Ruhestellung durch Federkraft geöffnet
1(P)
2(B)
Steuerfunktion I (SFI)
Stellfunktion über wechselseitige
Druckbeaufschlagung.
1(P)
2(A)
